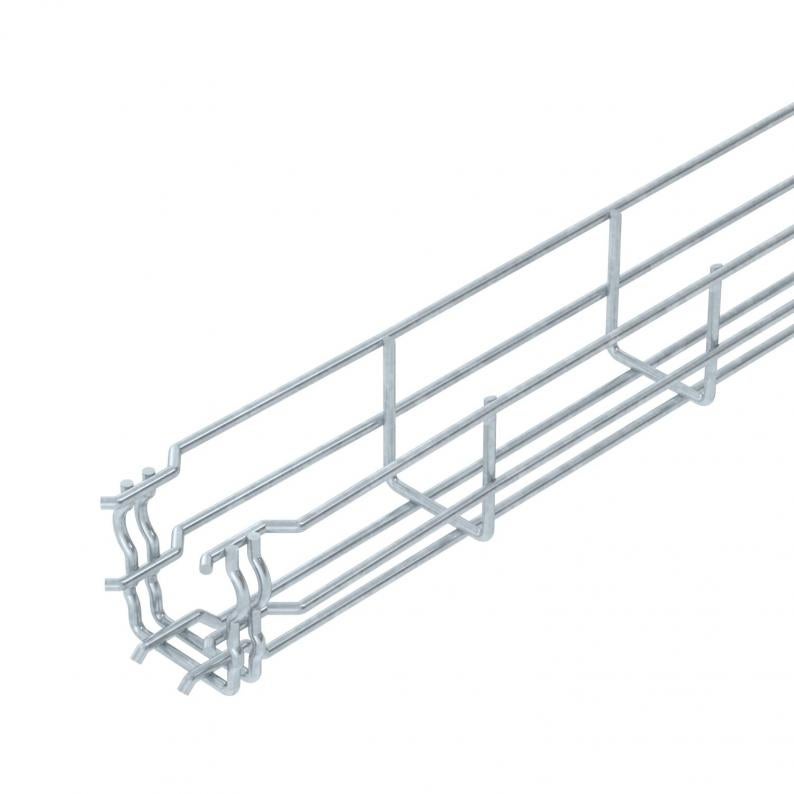

Chemin de câbles en treillis GR-Magic® 55 FT
Type GRM 55 50 FT
|Réf. article 6001415
|EAN 4012195430940
Réf. article / Type
Longueur
Largeur
Hauteur
Maintien en fonction
Section utile
Diamètre du fil
Unité de vente minimale : 3 m
3m
m
Description
Chemin de câbles en treillis avec raccord préformé d'une hauteur d'aile de 55 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Des indications précises relatives à la classification UL figurent dans l'homologation correspondante.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Des indications précises relatives à la classification UL figurent dans l'homologation correspondante.
Aucune éclisse supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm (exception : GRM 55/50 = 20 x 100 mm).
Données techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 50 mm |
| Hauteur | 55 mm |
| Cote B | 52 mm |
| Dimension H | 58 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 16 cm² |
| Acier inoxydable, teint | non |
| Section utile | 1600 mm² |
| Séparateur (plaquette) intégré | sans |
| Raccord sans vis | oui |
| Forme de profilé | Forme en U |
| Conformité ROHS | oui |
| Diamètre du fil | 3,9 mm |
| Dimension | 55x50x3000 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Protection contre l'incendie | Sécurité de fonctionnement structure porteuse spécifique aux câbles |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série GRM |
Charges
| Distance entre supports 1,0m | 0,35 kN/m |
|---|---|
| Distance entre supports 1,5m | 0,2 kN/m |
| Distance entre supports 2,0m | 0,1 kN/m |
| Distance entre supports 2,5m | 0,1 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,4752 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 1,4752 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
DGRR 50 FT
6001820
Unité de vente minimale : 3 m
3m
m
Réf. article 6001820
Couvercle pour chemin de câbles en treillis, encliquetable FTType
DGRR 50 FT
Unité de vente minimale : 3 m
3m
m
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (10)
Déclarations (4)
Certificats (6)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Section utile
Diamètre du fil
Réf. article
GRM 55 50 FT
3000
50
55
oui
16
3,9
6001415
GRM 55 100 FT
3000
100
55
oui
40
3,9
6001416
GRM 55 150 FT
3000
150
55
oui
63
3,9
6001418
GRM 55 200 FT
3000
200
55
oui
87
3,9
6001420
GRM 55 200 4.8FT
3000
200
55
oui
87
4,8
6001421

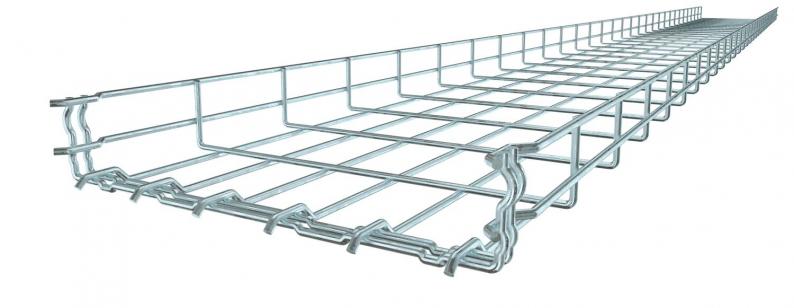

GRM 55 300 FT
3000
300
55
oui
129
4,8
6001424
GRM 55 400 FT
3000
400
55
oui
175
4,8
6001428
GRM 55 500 FT
3000
500
55
non
220
4,8
6001432
GRM 55 600 FT
3000
600
55
non
265
4,8
6001436
Largeur
Maintien en fonction
Section utile
Diamètre du fil
GRM 55 50 FT
Réf. article
6001415
Longueur
3000
Largeur
50
Hauteur
55
Maintien en fonction
oui
Section utile
16
Diamètre du fil
3,9
GRM 55 100 FT
Réf. article
6001416
Longueur
3000
Largeur
100
Hauteur
55
Maintien en fonction
oui
Section utile
40
Diamètre du fil
3,9
GRM 55 150 FT
Réf. article
6001418
Longueur
3000
Largeur
150
Hauteur
55
Maintien en fonction
oui
Section utile
63
Diamètre du fil
3,9
GRM 55 200 FT
Réf. article
6001420
Longueur
3000
Largeur
200
Hauteur
55
Maintien en fonction
oui
Section utile
87
Diamètre du fil
3,9
GRM 55 200 4.8FT
Réf. article
6001421
Longueur
3000
Largeur
200
Hauteur
55
Maintien en fonction
oui
Section utile
87
Diamètre du fil
4,8
GRM 55 300 FT
Réf. article
6001424
Longueur
3000
Largeur
300
Hauteur
55
Maintien en fonction
oui
Section utile
129
Diamètre du fil
4,8
GRM 55 400 FT
Réf. article
6001428
Longueur
3000
Largeur
400
Hauteur
55
Maintien en fonction
oui
Section utile
175
Diamètre du fil
4,8
GRM 55 500 FT
Réf. article
6001432
Longueur
3000
Largeur
500
Hauteur
55
Maintien en fonction
non
Section utile
220
Diamètre du fil
4,8
GRM 55 600 FT
Réf. article
6001436
Longueur
3000
Largeur
600
Hauteur
55
Maintien en fonction
non
Section utile
265
Diamètre du fil
4,8
