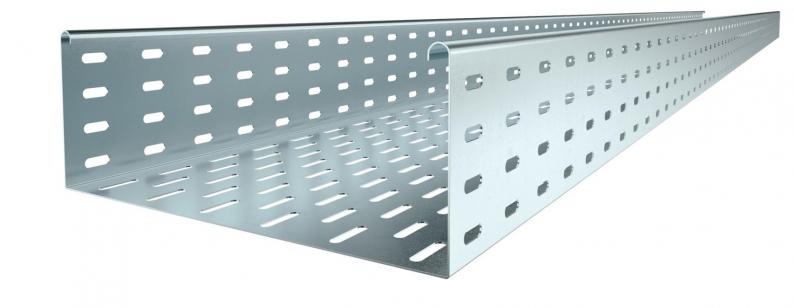

Chemin de câbles MKS 110 FS
Type MKS 120 FS
Réf. article 6060196
EAN 4012196061877
Réf. article / Type
Longueur
Largeur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description
MKS 110 = système de chemins de câbles mi-lourd, avec une hauteur d'aile de 110 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Données techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 200 mm |
| Hauteur | 110 mm |
| Dimension W | 200 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Section utile | 218 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 21800 mm² |
| Avec couvercle | non |
| Dimensions | 110 x 200 |
| Conformité ROHS | oui |
| Dimension | 110x200x3000 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série MKS |
Charges
| Distance entre supports 1,5m | 1,85 kN/m |
|---|---|
| Distance entre supports 2,0m | 1,3 kN/m |
| Distance entre supports 2,5m | 0,75 kN/m |
| Distance entre supports 3,0m | 0,6 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 8,4389 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 8,4389 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6067131
Raccord droit/coudé 110 FSType
RLVL 110 FS
Unité de vente minimale : 10 Pièce
10Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (5)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Réf. article
MKS 110 FS
3000
100
non
1
galvanisé par bande
Acier
6060102
MKS 120 FS
3000
200
non
1
galvanisé par bande
Acier
6060196
MKS 130 FS
3000
300
non
1
galvanisé par bande
Acier
6060307
MKS 140 FS
3000
400
non
1
galvanisé par bande
Acier
6060404
MKS 150 FS
3000
500
non
1
galvanisé par bande
Acier
6060412
Largeur
MKS 110 FS
Réf. article
6060102
Longueur
3000
Largeur
100
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
MKS 120 FS
Réf. article
6060196
Longueur
3000
Largeur
200
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
MKS 130 FS
Réf. article
6060307
Longueur
3000
Largeur
300
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
MKS 140 FS
Réf. article
6060404
Longueur
3000
Largeur
400
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
MKS 150 FS
Réf. article
6060412
Longueur
3000
Largeur
500
Maintien en fonction
non
Épaisseur de tôle
1
Surface
galvanisé par bande
Matériau
Acier
