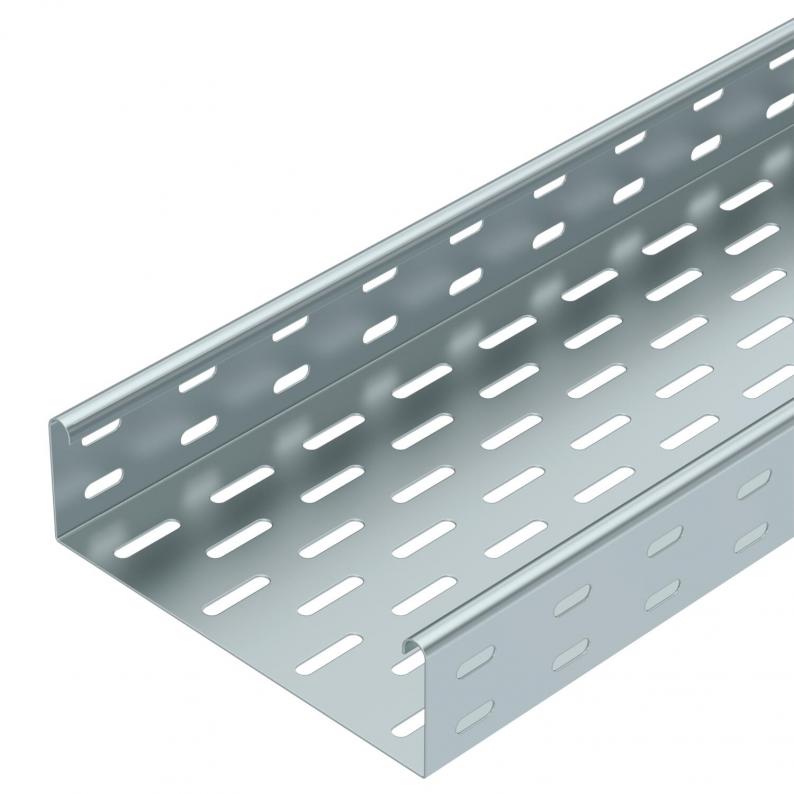

Chemin de câbles MKS 60 FT SOMY
Type MKS 610 FT SO
|Réf. article 7190099
|EAN 4012196017539
Réf. article / Type
Longueur
Largeur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description
MKS 60 = Système de chemins de câbles mi-lourd d'une hauteur latérale de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Ce chemin de câbles est fixé sur la console à l'aide de vis à tête bombée FRS M6 x 12. Le revêtement de surface est réalisé à l'aide d'un procédé de trempe unique et doté de couches de zinc de très grande épaisseur.
Données techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 60 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord fourni |
| Modèle longue portée | non |
| Section utile | 58 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 5800 mm² |
| Avec couvercle | non |
| Dimensions | 60 x 100 |
| Conformité ROHS | oui |
| Dimension | 60x100x3000 |
| Surface | galvanisé à chaud 85 µm |
| Matériau | Acier |
| Couleur | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série MKS |
Charges
| Distance entre supports 1,5m | 1,5 kN/m |
|---|---|
| Distance entre supports 1,75m | 1,25 kN/m |
| Distance entre supports 2,0m | 1 kN/m |
| Distance entre supports 2,5m | 0,5 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 4,8814 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 4,8814 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (6)
Déclarations (3)
Instructions et aides (2)
Images du produit (3)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Réf. article
MKS 610 FT SO
3000
100
non
1
galvanisé à chaud 85 µm
Acier
7190099
MKS 615 FT SO
3000
150
non
1
galvanisé à chaud 85 µm
Acier
7190101
MKS 620 FT SO
3000
200
non
1
galvanisé à chaud 85 µm
Acier
7190103
MKS 630 FT SO
3000
300
non
1
galvanisé à chaud 85 µm
Acier
7190107
MKS 640 FT SO
3000
400
non
1
galvanisé à chaud 85 µm
Acier
7190109
MKS 650 FT SO
3000
500
non
1
galvanisé à chaud 85 µm
Acier
7190110
MKS 660 FT SO
3000
600
non
1
galvanisé à chaud 85 µm
Acier
7190111
