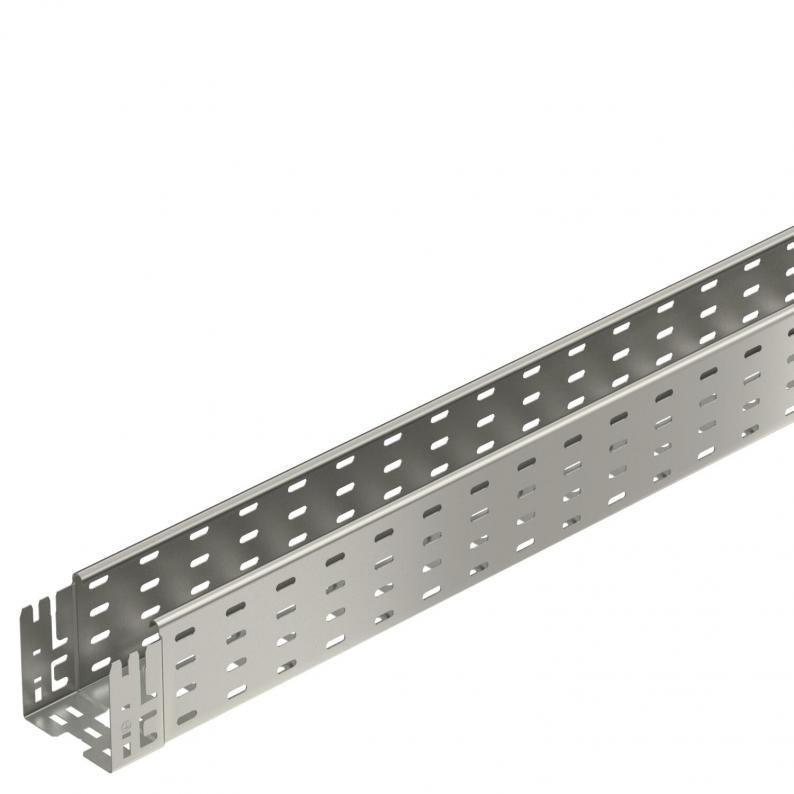

Chemin de câbles MKS-Magic® 110 A2
Type MKSM 110 A2
|Réf. article 6059190
|EAN 4012195831150
Réf. article / Type
Longueur
Largeur
Hauteur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description
Chemin de câbles avec système de fixation rapide intégré La longueur utile des chemins de câbles est de 3 000 mm.
Le chemin de câble dispose d'une perforation latérale continue de 7 x 20 mm pour l'installation d'éléments de montage et de raccordement supplémentaires.
À partir d’une largeur de goulotte de 200 mm avec un pourcentage de trous de 30%, peut être utilisé dans des installations d’arrosage automatique selon la norme VdS 2092.
Le chemin de câble dispose d'une perforation latérale continue de 7 x 20 mm pour l'installation d'éléments de montage et de raccordement supplémentaires.
À partir d’une largeur de goulotte de 200 mm avec un pourcentage de trous de 30%, peut être utilisé dans des installations d’arrosage automatique selon la norme VdS 2092.
La liaison équipotentielle constante est garantie sans élément supplémentaire.
Données techniques
Dimensions
| Longueur | 3050 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 110 mm |
| Cote y | 62 mm |
| Cote L | 30 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 108 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 10800 mm² |
| Avec couvercle | non |
| Conformité ROHS | oui |
| Dimension | 110x100x3050 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Couleur | acier inoxydable |
| Atténuation magnétique du blindage avec couvercle | 50 dB |
| Atténuation magnétique du blindage sans couvercle | 20 dB |
| Type de test de charge selon CEI 61537 | Type II |
| Longueur utile | 3000 mm |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série MKSM |
Charges
| Distance entre supports 1,5m | 2 kN/m |
|---|---|
| Distance entre supports 2,0m | 1,5 kN/m |
| Distance entre supports 2,5m | 1,07 kN/m |
| Distance entre supports 3,0m | 0,7 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 13,2277 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 13,2277 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6069134
Kit d'éclissage droit Magic A2Type
KTSMV 110 A2
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 6042345
Dérivation à monter 110 A2Type
RAA 110 A2
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (1)
Déclarations (5)
Certificats (1)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Couleur
Réf. article
MKSM 110 A2
3050
100
110
non
1
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059190
MKSM 120 A2
3050
200
110
non
1
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059194

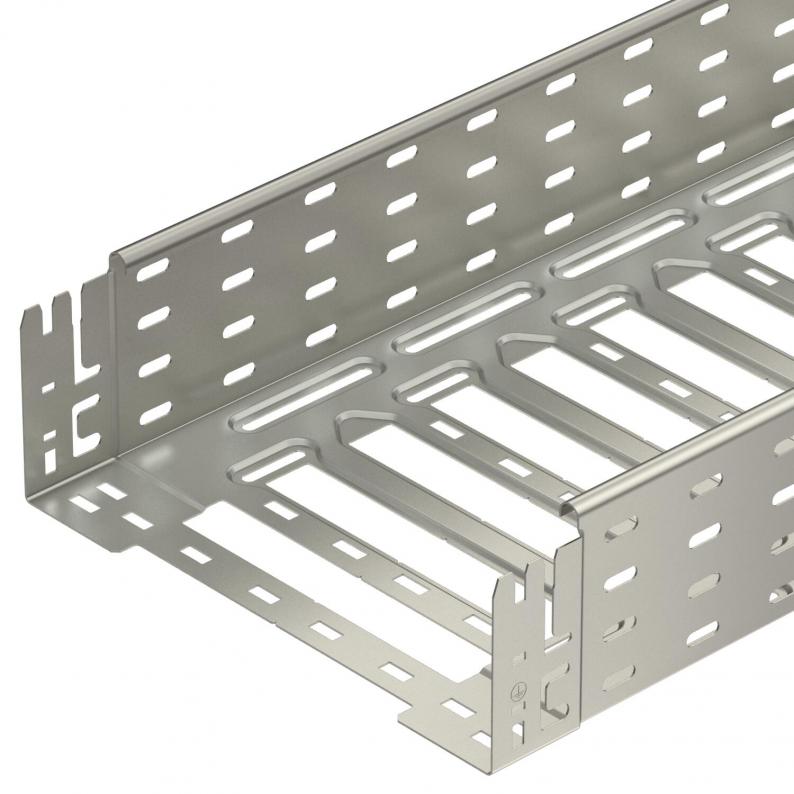

MKSM 130 A2
3050
300
110
non
1
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059196
MKSM 140 A2
3050
400
110
non
1
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059198
MKSM 150 A2
3050
500
110
non
1
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059200
MKSM 160 A2
3050
600
110
non
1
nu, traité
acier inoxydable 1.4301
acier inoxydable
6059202
