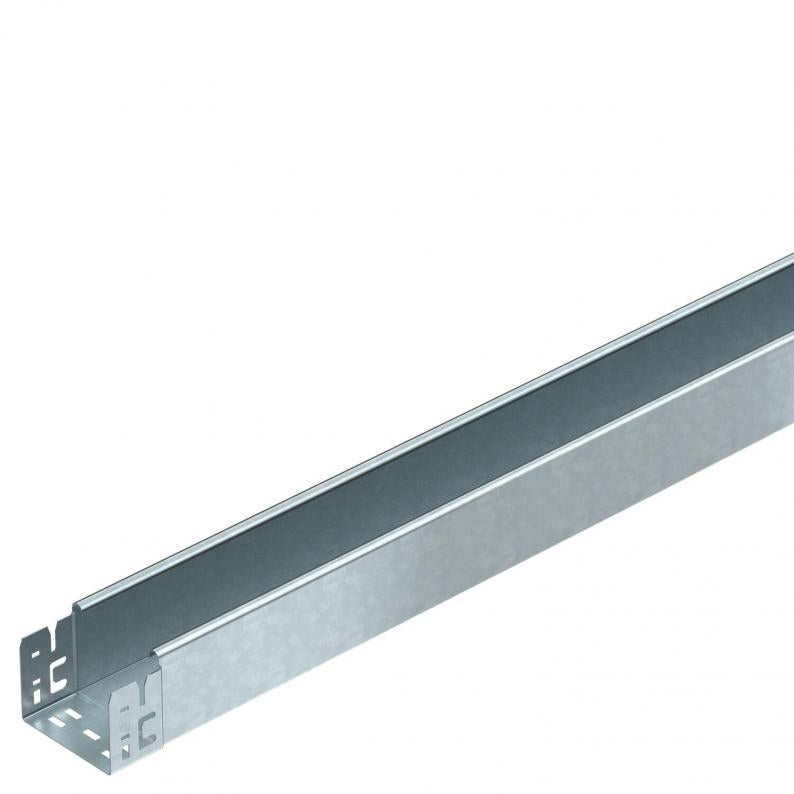

Chemin de câbles MKS-Magic® 85 non perforé FT
Type MKSMU 810 FT
Réf. article 6059325
EAN 4012195831693
Réf. article / Type
Longueur
Largeur
Hauteur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description
Chemin de câbles non perforé avec système de fixation rapide intégré La longueur utile des chemins de câbles est de 3 000 mm.
La liaison équipotentielle constante est garantie sans élément supplémentaire.
Données techniques

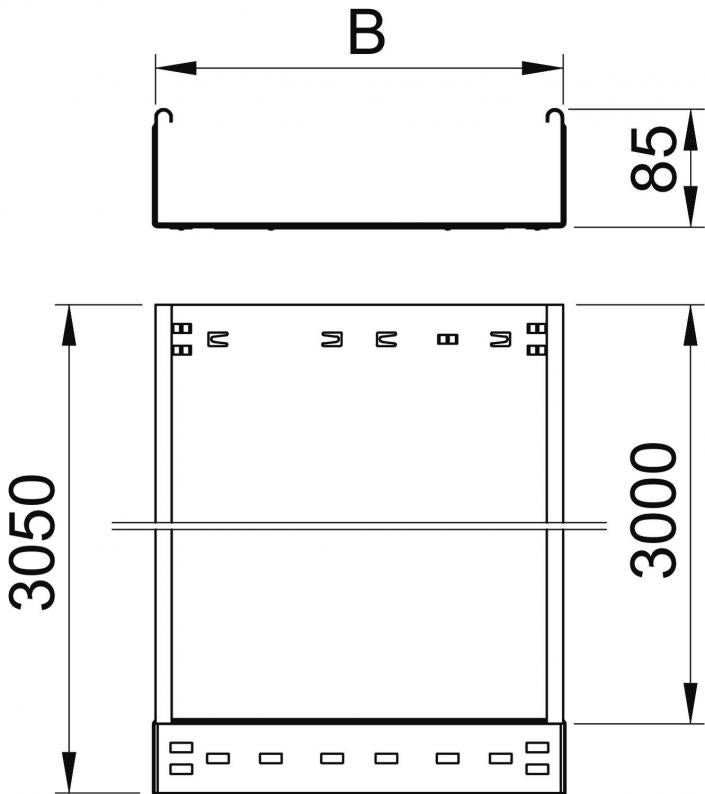

Dimensions
| Longueur | 3050 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 85 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | non |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 83 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | non |
| Schéma de perçage NATO | non |
| Section utile | 8300 mm² |
| Avec couvercle | non |
| Conformité ROHS | oui |
| Dimension | 85x100x3050 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Longueur utile | 3000 mm |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série MKSM |
Charges
| Distance entre supports 1,5m | 1,75 kN/m |
|---|---|
| Distance entre supports 1,75m | 1,4 kN/m |
| Distance entre supports 2,0m | 1,1 kN/m |
| Distance entre supports 2,5m | 0,5 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 5,5723 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 5,5723 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6069024
Kit d'éclisses droites Magic DDType
KTSMV 810 DD
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (5)
Certificats (1)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Couleur
Réf. article
MKSMU 810 FT
3050
100
85
non
1
galvanisé à chaud par trempage
Acier
zinc
6059325
MKSMU 820 FT
3050
200
85
non
1
galvanisé à chaud par trempage
Acier
zinc
6059329
MKSMU 830 FT
3050
300
85
non
1
galvanisé à chaud par trempage
Acier
zinc
6059331
MKSMU 840 FT
3050
400
85
non
1
galvanisé à chaud par trempage
Acier
zinc
6059333
MKSMU 850 FT
3050
500
85
non
1
galvanisé à chaud par trempage
Acier
zinc
6059335
MKSMU 860 FT
3050
600
85
non
1
galvanisé à chaud par trempage
Acier
zinc
6059337
