Chemin de câbles pour luminaires FS
Type LTR 3000 FS
Réf. article 6055810
EAN 4012196943876
Réf. article / Type
Longueur
Largeur
Épaisseur de tôle
Unité de vente minimale : 3 m
3m
m
Description

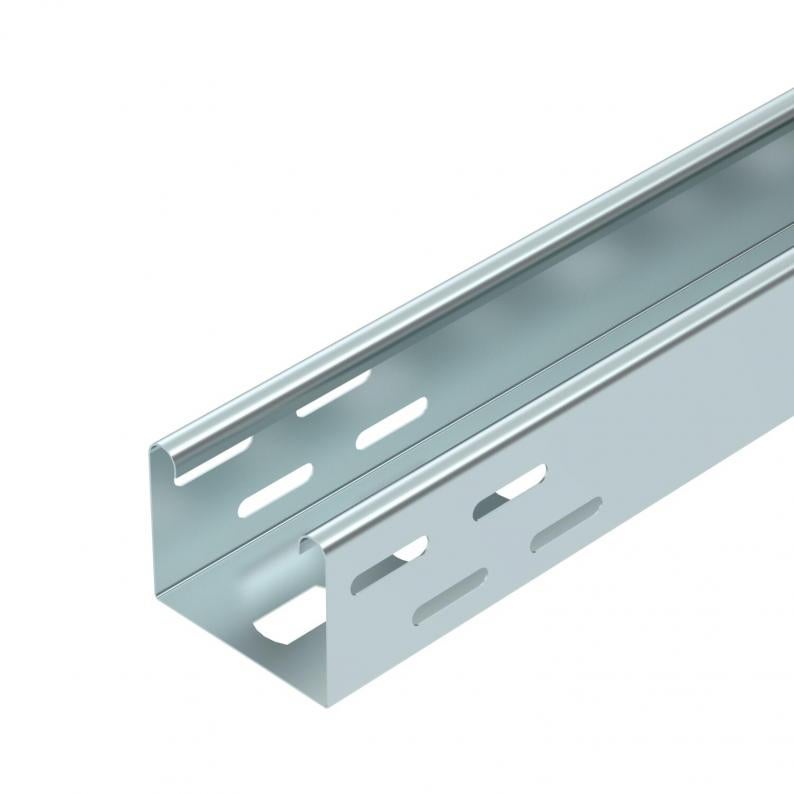

Canal support de luminaires avec fond perforé pour la fixation d'éclairage et le passage de câbles.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Le modèle laqué blanc est réservé pour les parties apparentes.
Données techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 75 mm |
| Hauteur | 60 mm |
Caractéristiques techniques
| Perforation latérale | oui |
|---|---|
| Version du connecteur | sans raccord |
| Section utile | 42 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 0,75 mm |
| Perforation de montage dans le fond | oui |
| Conformité ROHS | oui |
| Dimension | 60x75x3000 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série LTR |
Charges
| Distance entre supports 1,5m | 0,8 kN/m |
|---|---|
| Distance entre supports 2,0m | 0,55 kN/m |
| Distance entre supports 2,5m | 0,35 kN/m |
| Distance entre supports 3,0m | 0,25 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 2,7973 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 2,7973 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
MAH LTR FS
6358810
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
Réf. article 6068150
Kit de raccord droit FSType
RV 607 FS
Unité de vente minimale : 10 Pièce
10Pièce
Pièce
Réf. article 6358810
Suspension centrale pour canal support de luminaires FSType
MAH LTR FS
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
