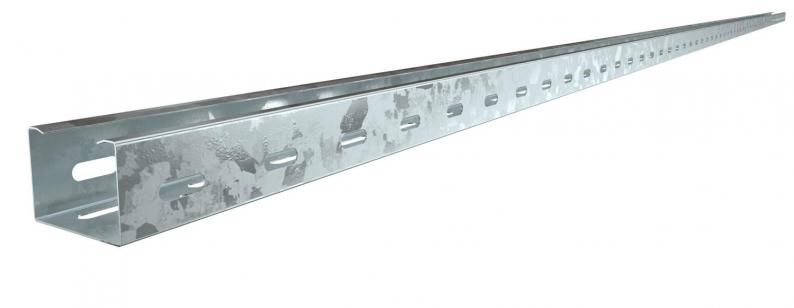

Chemin de câbles RKS 35 FT

Type RKS 305 FT

Réf. article 6047412

EAN 4012196662142

Fiche technique (PDF)

Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

6047412 / RKS 305 FT

Longueur

3000 mm

Largeur

50 mm

Maintien en fonction

non

Épaisseur de tôle

0,75 mm

Surface

galvanisé à chaud par trempage

Matériau

Acier

Unité de vente minimale : 3 m

Description

RKS 35 = Système de chemins de câbles rationnel, d'une hauteur latérale de 35 mm.
Couvercle avec verrou tournant correspondant: type AZDMD 50.

Chemin de câbles avec fond et côtés perforés en continu et trou central (Ø 11 mm) dans le fond pour des fixations supplémentaires.

Données techniques

Dimensions

Longueur	3000 mm
Largeur	50 mm
Hauteur	35 mm
Cote L	3000 mm

Caractéristiques techniques

Maintien en fonction	non
Perforation latérale	oui
Version du connecteur	sans raccord
Modèle longue portée	non
Section utile	16 cm²
Acier inoxydable, teint	non
Épaisseur de tôle	0,75 mm
Perforation de montage dans le fond	oui
Schéma de perçage NATO	non
Section utile	1600 mm²
Avec couvercle	non
Dimensions	35x50
Conformité ROHS	oui
Perforation au fond	7x32
Dimension	35x50x3000
Surface	galvanisé à chaud par trempage
Matériau	Acier
Couleur	zinc
Type de test de charge selon CEI 61537	Type II
Type de raccord du système de chemin de câble	vissé
Série de produit	Série RKS

Charges

Distance entre supports 1,0m	1,2 kN/m
Distance entre supports 1,5m	0,5 kN/m
Distance entre supports 2,0m	0,3 kN/m
Distance entre supports 2,5m	0,1 kN/m
Distance entre supports 3,0m	0,05 kN/m

Diagramme de charge du chemin de câbles RKS 35

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme

Portée en m

Déflexion de l'aile en mm avec kN/m autorisé

Schéma de charge pour le procédé de contrôle

Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm

Courbe de déflexion de l'aile en fonction de l'écartement

Données environnementales

Empreinte CO2 (GWP) du berceau à la porte	1,9353 kg CO2e / 1 Mètre
CO₂ Footprint (GWP)	1,9353 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Mètre
Declared Unit Quantity	1

EPD Verified	oui
Date d’expiration EPD	10.07.2029
Numéro de déclaration EPD	EPD-KTO-17.0
Standard EPD / Standard LCA (normes)	DIN EN ISO 14025,EN 15804 + A2

Accessoires

Accessoires système

Réf. article 6067301

Raccord droit FT

Type

RLVK 35 FT

Unité de vente minimale : 10 Pièce

Pièce

Réf. article 6080154

Couvercle avec verrou tournant DD

Type

AZDMD 50 DD

Unité de vente minimale : 3 m
