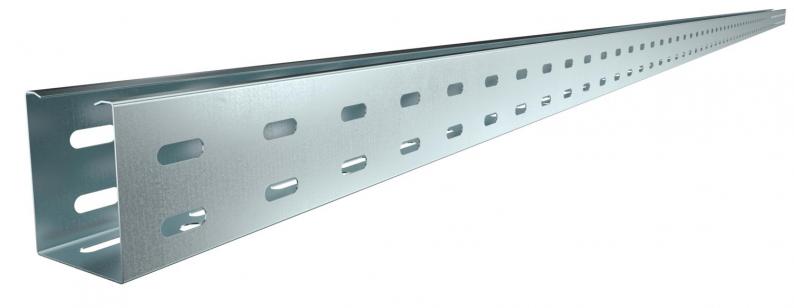

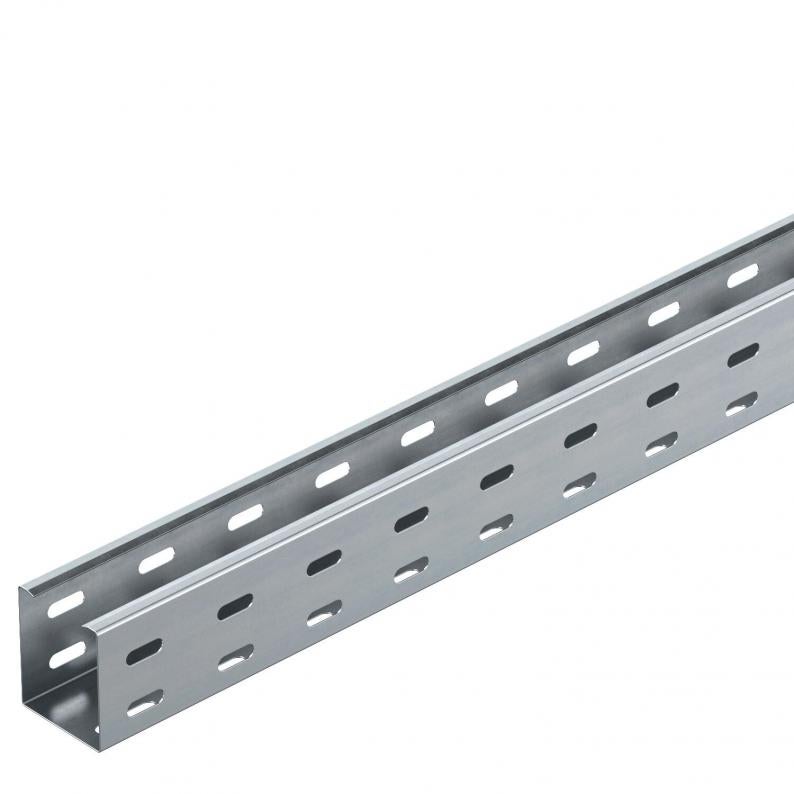

Chemin de câbles RKS 60 FS perforé
Type RKS 605 FS
|Réf. article 6047600
|EAN 4012196662159
Réf. article / Type
6047600 / RKS 605 FS
Longueur
3000 mm
Largeur
50 mm
Maintien en fonction
non
Épaisseur de tôle
0,75 mm
Surface
galvanisé par bande
Matériau
Acier
Unité de vente minimale : 3 m
3m
m
Description
RKS 60 = Système de chemins de câbles standard d'une hauteur d'aile de 60 mm (tôle de fond non moulurée).
Couvercle avec verrou tournant correspondant: type AZDMD 50.
Couvercle avec verrou tournant correspondant: type AZDMD 50.
Chemin de câbles avec fond et côtés perforés en continu et trou central (Ø 11 mm) dans le fond pour des fixations supplémentaires.
Données techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 50 mm |
| Hauteur | 60 mm |
| Cote L | 3000 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Section utile | 30 cm² |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 0,75 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 3000 mm² |
| Avec couvercle | non |
| Dimensions | 60x50 |
| Conformité ROHS | oui |
| Perforation au fond | 7x32 |
| Dimension | 60x50x3000 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série RKS |
Charges
| Distance entre supports 1,0m | 2 kN/m |
|---|---|
| Distance entre supports 1,5m | 0,8 kN/m |
| Distance entre supports 2,0m | 0,5 kN/m |
| Distance entre supports 2,5m | 0,35 kN/m |
| Distance entre supports 3,0m | 0,15 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 2,3375 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 2,3375 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
