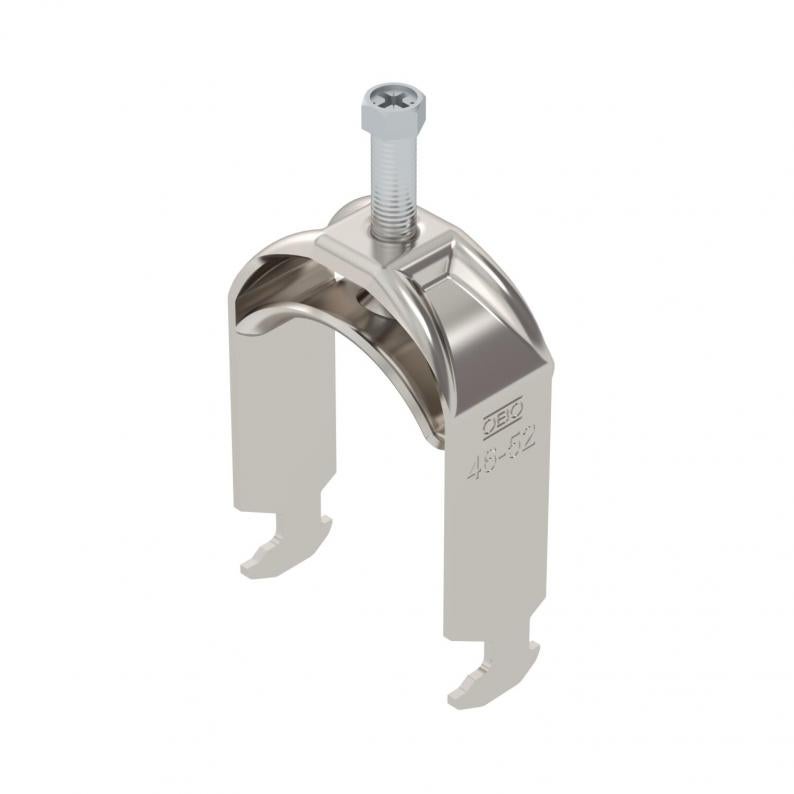

Clamp clip 2056 H-foot, 1-fold, metal pressure sleeve, A2
Type BS-H1-M-52 A2
|Réf. article 1186149
|EAN 4012196848973
Réf. article / Type
Max. Couple de serrage
Plage de serrage D min.
Plage de serrage D max.
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
Description
Clamp clip with hammerhead foot, metal pressure sleeve with rounded edges to protect the cable. For vertical and horizontal mounting of 1 single cable on a C-profile rail. For a slot width 16–17 mm. With 1-start screw thread on pressure sleeve, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for assembly indoors and outdoors. We recommend the use of a counter-sleeve.
Données techniques
Dimensions
| Longueur | 25 mm |
|---|---|
| Largeur | 57 mm |
| Hauteur | 89 mm |
| Cote L | 43 mm |
| Cote A | 25 mm |
| Cote B | 57 mm |
| Dimension H | 89 mm |
| Cote t | 2 mm |
| Cote C | 33 mm |
| Dimension G (mm) | M8 |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Épaisseur de tôle | 2 mm |
| pour diamètre de tube min. | 46 mm |
| pour diamètre de tube max. | 52 mm |
| Ouverture | 10 mm |
| Pour rail avec largeur de fente (avec intervalle) min. | 16 mm |
| Pour rail avec largeur de fente (avec intervalle) max. | 17 mm |
| Sans halogène | oui |
| Filetage | M8 |
| Avec gouttière en plastique | non |
| Avec gouttière en métal | oui |
| Longueur dimensions extérieures | 33 mm |
| Nombre de câbles/tubes | 1 |
| Supplément surface | non traité |
| Supplément matériau | Acier inoxydable |
| Max. Couple de serrage | 5 Nm |
| Type de montage | Rail profilé |
| Conformité ROHS | oui |
| Plage de serrage D min. | 46 mm |
| Plage de serrage D max. | 52 mm |
| Dimension | 46-52mm |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Avec contre-plaque | Non |
| Matériau de la plaque | acier inoxydable |
| Qualité du matériau de la plaque | Acier inoxydable 304 (1.4301) |
| Série de produit | 2056 / 2058 |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 0,736 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,736 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (5)
Certificats (2)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Max. Couple de serrage
Plage de serrage D min.
Plage de serrage D max.
Réf. article
BS-H1-M-12 A2
3
8
12
1186102
BS-H1-M-16 A2
3
12
16
1186109
BS-H1-M-22 A2
3
16
22
1186116
BS-H1-M-28 A2
3
22
28
1186122
BS-H1-M-52 A2
5
46
52
1186149
BS-H1-M-58 A2
5
52
58
1186156
BS-H1-M-34 A2
3
28
34
1186129
BS-H1-M-46 A2
5
40
46
1186142
BS-H1-M-64 A2
5
58
64
1186162
BS-H1-M-70 A2
5
64
70
1186169
BS-H1-M-76 A2
5
70
76
1186176
Max. Couple de serrage
Plage de serrage D min.
Plage de serrage D max.
BS-H1-M-12 A2
Réf. article
1186102
Max. Couple de serrage
3
Plage de serrage D min.
8
Plage de serrage D max.
12
BS-H1-M-16 A2
Réf. article
1186109
Max. Couple de serrage
3
Plage de serrage D min.
12
Plage de serrage D max.
16
BS-H1-M-22 A2
Réf. article
1186116
Max. Couple de serrage
3
Plage de serrage D min.
16
Plage de serrage D max.
22
BS-H1-M-28 A2
Réf. article
1186122
Max. Couple de serrage
3
Plage de serrage D min.
22
Plage de serrage D max.
28
BS-H1-M-52 A2
Réf. article
1186149
Max. Couple de serrage
5
Plage de serrage D min.
46
Plage de serrage D max.
52
BS-H1-M-58 A2
Réf. article
1186156
Max. Couple de serrage
5
Plage de serrage D min.
52
Plage de serrage D max.
58
BS-H1-M-34 A2
Réf. article
1186129
Max. Couple de serrage
3
Plage de serrage D min.
28
Plage de serrage D max.
34
BS-H1-M-46 A2
Réf. article
1186142
Max. Couple de serrage
5
Plage de serrage D min.
40
Plage de serrage D max.
46
BS-H1-M-64 A2
Réf. article
1186162
Max. Couple de serrage
5
Plage de serrage D min.
58
Plage de serrage D max.
64
BS-H1-M-70 A2
Réf. article
1186169
Max. Couple de serrage
5
Plage de serrage D min.
64
Plage de serrage D max.
70
BS-H1-M-76 A2
Réf. article
1186176
Max. Couple de serrage
5
Plage de serrage D min.
70
Plage de serrage D max.
76
