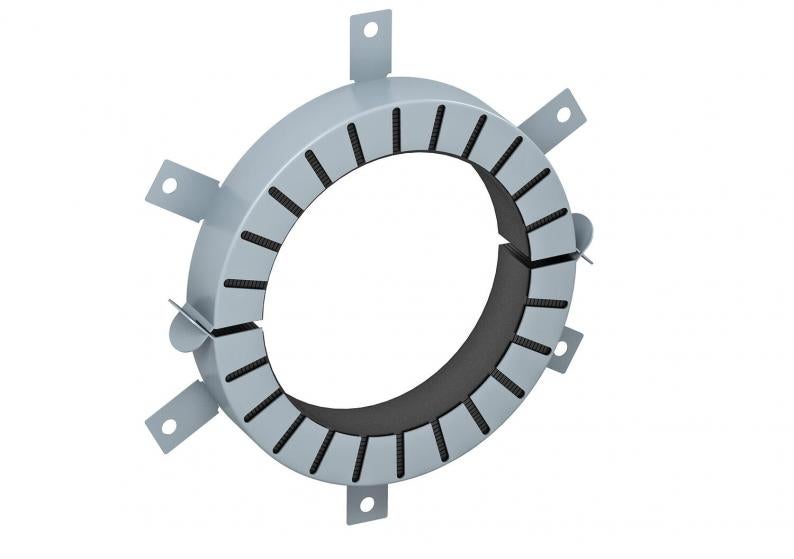

Collier pour tube avec 6 pattes de fixation
Type TCX-160
Réf. article 7202210
EAN 4012195856719
Réf. article / Type
pour diamètre de tube min.
pour diamètre de tube max.
Cote d
Dimension d min.
Dimension h
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Collier coupe-feu pour tube inflammable.
En cas d’incendie, des inserts coupe-feu intégrés dans le boîtier en tôle d’acier compriment très fortement les tubes thermoplastiques en feu.
Fixation avec chevilles ou tiges filetées M8.
En cas d’incendie, des inserts coupe-feu intégrés dans le boîtier en tôle d’acier compriment très fortement les tubes thermoplastiques en feu.
Fixation avec chevilles ou tiges filetées M8.
Données techniques

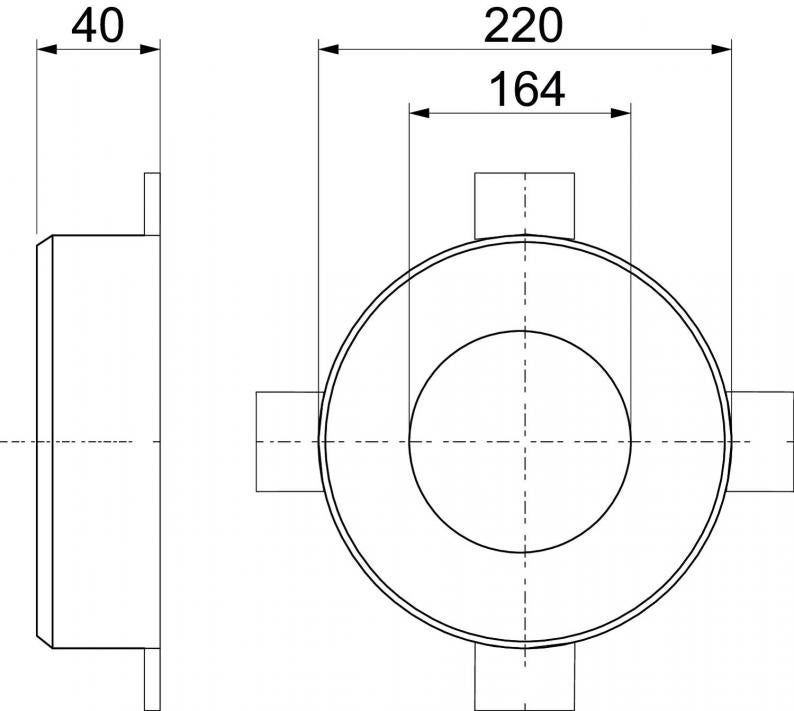

Dimensions
| Longueur | 220 mm |
|---|---|
| Largeur | 220 mm |
| Hauteur | 40 mm |
| Cote d | 164 mm |
| Dimension d min. | 220 mm |
| Dimension h | 40 mm |
Caractéristiques techniques
| pour diamètre de tube min. | 160 mm |
|---|---|
| pour diamètre de tube max. | 162 mm |
| Accessoires requis | oui |
| Conformité ROHS | oui |
| Dimension | Ø160mm |
| Matériau | Matériau de construction intumescent |
| Couleur | gris |
| Série de produit | PYROCOMB® |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 7202300
Joint coupe-feu en cartoucheType
DSX-K
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7205425
Plaque d'identification DEType
KS-S DE
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (2)
Catalogues et brochures (3)
Déclarations (5)
Certificats (2)
Instructions et aides (3)
Images du produit (2)
Variantes
Type
pour diamètre de tube min.
pour diamètre de tube max.
Cote d
Dimension d min.
Dimension h
Réf. article
TCX-140
140
142
144
200
40
7202209
TCX-160
160
162
164
220
40
7202210
pour diamètre de tube min.
pour diamètre de tube max.
Cote d
Dimension d min.
TCX-140
Réf. article
7202209
pour diamètre de tube min.
140
pour diamètre de tube max.
142
Cote d
144
Dimension d min.
200
Dimension h
40
TCX-160
Réf. article
7202210
pour diamètre de tube min.
160
pour diamètre de tube max.
162
Cote d
164
Dimension d min.
220
Dimension h
40
