Collier Quick, ALU
Type ALQ M16
|Réf. article 2149916
|EAN 4012196409235
Réf. article / Type
Dimension nominale
Unité de vente minimale : 100 Pièce
100Pièce
Pièce
Description

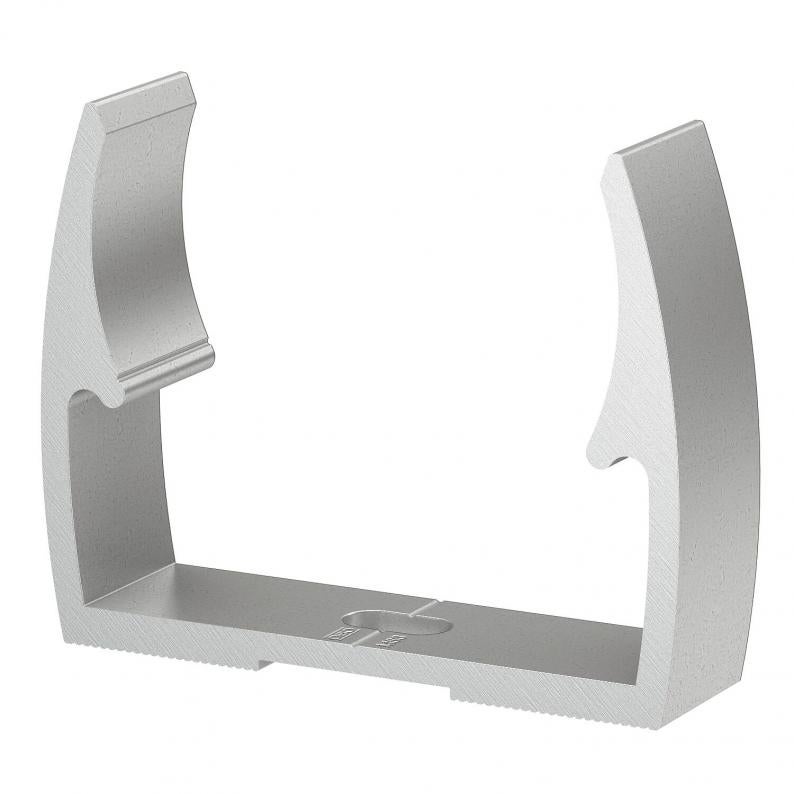

Collier Quick OBO type ALQ M,
pour tous les tubes métriques en aluminium, ainsi que pour les tubes isolants légers et lourds. Convient pour le raccord du système de tubes OBO, matériau : ALU.
Les aides au centrage du tube permettent une insertion optimale du tube et font automatiquement tourner le collier dans la bonne position.
Trou longitudinal pour le placement latéral lors du montage à l'aide de vis à bois ou de chevilles à frapper.
Distance de fixation recommandée : 50-60 cm.
pour tous les tubes métriques en aluminium, ainsi que pour les tubes isolants légers et lourds. Convient pour le raccord du système de tubes OBO, matériau : ALU.
Les aides au centrage du tube permettent une insertion optimale du tube et font automatiquement tourner le collier dans la bonne position.
Trou longitudinal pour le placement latéral lors du montage à l'aide de vis à bois ou de chevilles à frapper.
Distance de fixation recommandée : 50-60 cm.
Données techniques
Dimensions
| Cote A | 22 mm |
|---|---|
| Cote B | 18 mm |
| Dimension H | 25 mm |
| Cote F | 9,5 mm |
| Dimension h | 18,5 mm |
| Dimension E | 5,1 mm |
Caractéristiques techniques
| Dimension nominale | 16 |
|---|---|
| Sans halogène | non |
| Valeurs d'extraction | 55 N |
| Résistant aux UV | oui |
| Emboîtable | non |
| fermé | non |
| Nombre de câbles/tubes | 1 |
| Avec garniture | non |
| Type de fixation | Trou de vis |
| Conformité ROHS | oui |
| Plage de serrage D min. | 16 mm |
| Plage de serrage D max. | 16 mm |
| Plage de températures d’utilisation min. | -25 °C |
| Plage de températures d’utilisation max. | 90 °C |
| Dimension | M16 |
| Matériau | Aluminium |
| Resistance to impact | 2 J |
| Resistance to lateral load | 105 N |
| Resistance to axial load | 15 N |
| Resistance against corrosion | élevé |
| Série de produit | Série de colliers Quick |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,1324 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,1324 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Dimension nominale
Réf. article
ALQ M16
16
2149916
ALQ M20
20
2149920
ALQ M25
25
2149925
ALQ M32
32
2149932
ALQ M40
40
2149940
ALQ M50
50
2149950
ALQ M63
63
2149963
