Conducteur isolé isCon® Basic, noir
Type isCon BA 45 SW
|Réf. article 5408014
|EAN 4012196591664
Réf. article / Type
Diamètre
Distance de séparation équivalente s(e)/m (dans l’air)
Section
Bague normale (env. m)
Unité de vente minimale : 100 m
100m
m
Description
Se référer à la notice de montage en vigueur pour l'installation du conducteur isolé OBO isCon® Basic.
•Conducteur isolé et résistant aux hautes tensions
• pour le respect des distances de séparation selon la norme CEI 62305 (VDE 0185-305-3)
• testé conformément à la norme IEC/EN 62561-1 (VDE 0185-561-1) avec H1/150 kA
• distance de séparation équivalente se ≤ 0,45 m (air) et se ≤ 0,90 m (matériau plein)
• testé selon la norme CEI TS 62561-8 (VDE V 0185-561-8)
• Sans halogène
• charge au feu 3,3 kWh/m
•Conducteur isolé et résistant aux hautes tensions
• pour le respect des distances de séparation selon la norme CEI 62305 (VDE 0185-305-3)
• testé conformément à la norme IEC/EN 62561-1 (VDE 0185-561-1) avec H1/150 kA
• distance de séparation équivalente se ≤ 0,45 m (air) et se ≤ 0,90 m (matériau plein)
• testé selon la norme CEI TS 62561-8 (VDE V 0185-561-8)
• Sans halogène
• charge au feu 3,3 kWh/m
Données techniques
Caractéristiques techniques

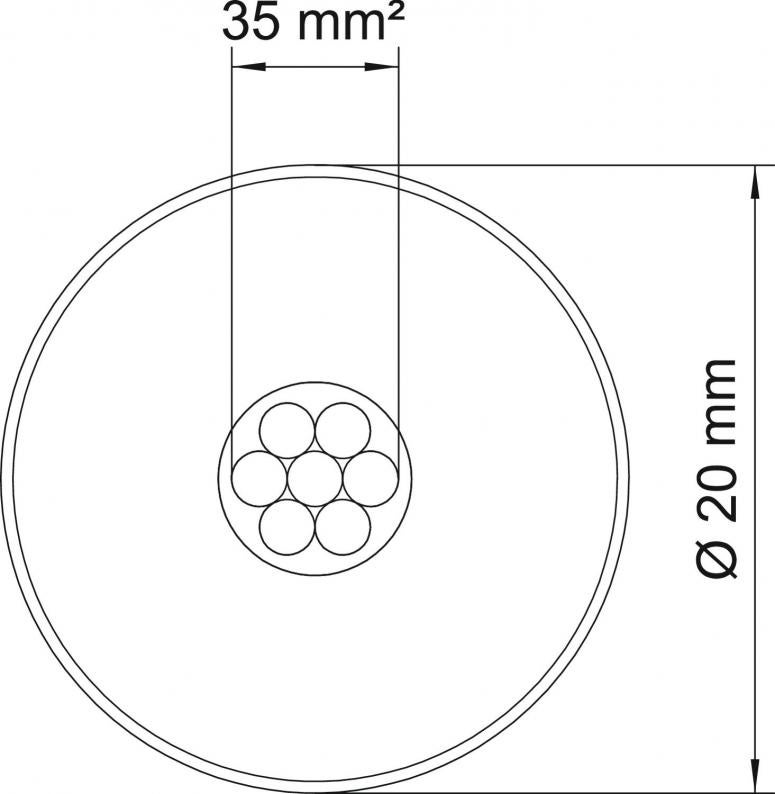

| Diamètre | 20 mm |
|---|---|
| Modèle isolé haute tension | oui |
| Nombre de fils individuels | 7 |
| Propriété du matériau | autres |
| Enveloppe du matériau | EVA |
| Distance de séparation équivalente s(e)/m (dans l’air) | 0,45 |
| Conformité ROHS | oui |
| Section | 35 mm² |
| Bague normale (env. m) | 100 |
| Dimension | Ø20mm |
| Couleur | noir |
| Length tolerance ± | 5 % |
| Série de produit | ISCON |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
isCon IN con 2
5408019
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
isCon IN PAE 2
5408032
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 1362984
Clip entretoise 733 A2Type
ASL 733 20 A2
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
Réf. article 5408019
Raccord pour mât de capture isFang INType
isCon IN con 2
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 5408021
Raccord de terminaison isCon®Type
isCon con 2
Unité de vente minimale : 2 Pièce
2Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (4)
Déclarations (4)
Certificats (2)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Diamètre
Distance de séparation équivalente s(e)/m (dans l’air)
Section
Bague normale (env. m)
Réf. article
isCon Pro+ 75 SW
23
0,75
35
25
5408002
isCon Pro+ 75 SW
23
0,75
35
100
5408004
isCon Pro+ 75 SW
23
0,75
35
250
5408006
isCon BA 45 SW
20
0,45
35
100
5408014
Diamètre
Distance de séparation équivalente s
(e)/m
Bague normale
(env. m)
isCon Pro+ 75 SW
Réf. article
5408002
Diamètre
23
Distance de séparation équivalente s(e)/m (dans l’air)
0,75
Section
35
Bague normale (env. m)
25
isCon Pro+ 75 SW
Réf. article
5408004
Diamètre
23
Distance de séparation équivalente s(e)/m (dans l’air)
0,75
Section
35
Bague normale (env. m)
100
isCon Pro+ 75 SW
Réf. article
5408006
Diamètre
23
Distance de séparation équivalente s(e)/m (dans l’air)
0,75
Section
35
Bague normale (env. m)
250
isCon BA 45 SW
Réf. article
5408014
Diamètre
20
Distance de séparation équivalente s(e)/m (dans l’air)
0,45
Section
35
Bague normale (env. m)
100
