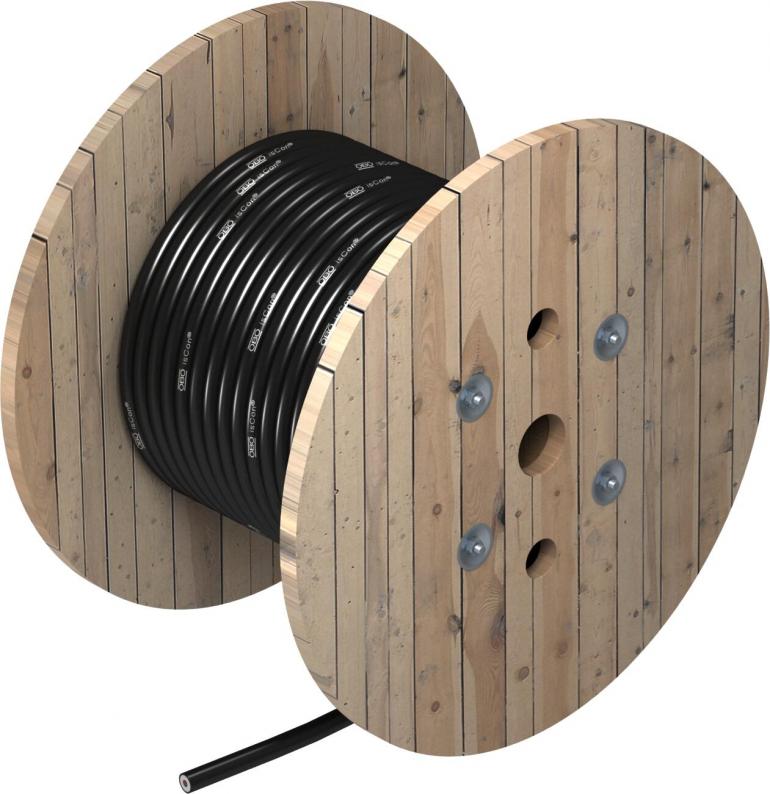

Conducteur isolé isCon® Professional Plus, noir
Type isCon Pro+ 75 SW
|Réf. article 5408004
|EAN 4012195674627
Réf. article / Type
Diamètre
Distance de séparation équivalente s(e)/m (dans l’air)
Section
Bague normale (env. m)
Unité de vente minimale : 100 m
100m
m
Description
Se référer à la notice de montage en vigueur pour l'installation du conducteur isolé OBO isCon®.
•Conducteur isolée résistant aux hautes tensions
•Exempt de décharge de surface
• Protection mécanique supplémentaire (manteau de protection noire)
• pour le maintien de la distance de séparation selon la norme CEI 62305 (VDE 0185-305-3)
• testé selon la norme IEC/EN 62561-1 (VDE 0185-561-1) avec H1/150 kA
• distance de séparation équivalente se 0,75 m (air) et se 1,5 m (matériau plein)
• testé selon la norme CEI TS 62561-8 (VDE V 0185-561-8)
• Sans halogène
• charge au feu 4,3 kWh/m
• Convient pour l'installation en zone explosive EX-zone 1/2 et 21/22
lorsqu'il est installé conformément à la notice de montage la plus récente
•Conducteur isolée résistant aux hautes tensions
•Exempt de décharge de surface
• Protection mécanique supplémentaire (manteau de protection noire)
• pour le maintien de la distance de séparation selon la norme CEI 62305 (VDE 0185-305-3)
• testé selon la norme IEC/EN 62561-1 (VDE 0185-561-1) avec H1/150 kA
• distance de séparation équivalente se 0,75 m (air) et se 1,5 m (matériau plein)
• testé selon la norme CEI TS 62561-8 (VDE V 0185-561-8)
• Sans halogène
• charge au feu 4,3 kWh/m
• Convient pour l'installation en zone explosive EX-zone 1/2 et 21/22
lorsqu'il est installé conformément à la notice de montage la plus récente
Données techniques
Dimensions
| Longueur | 100000 mm |
|---|
Caractéristiques techniques

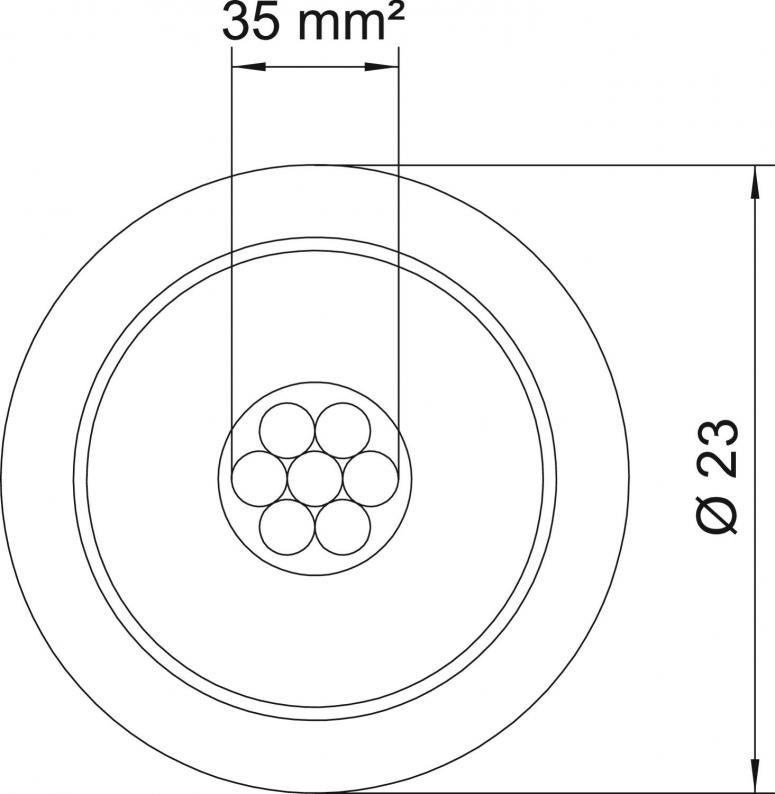

| Diamètre | 23 mm |
|---|---|
| Modèle isolé haute tension | oui |
| Nombre de fils individuels | 7 |
| Propriété du matériau | autres |
| Enveloppe du matériau | EVA |
| Distance de séparation équivalente s(e)/m (dans l’air) | 0,75 |
| Conformité ROHS | oui |
| Section | 35 mm² |
| Bague normale (env. m) | 100 |
| Dimension | Ø23mm |
| Couleur | noir |
| Length tolerance ± | 5 % |
| Série de produit | ISCON |
Accessoires
Accessoires de montage
Accessoires système
Article
Type
Réf. article
Quantité
isCon stripper 2
5408013
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 5408013
Outil de dénudage pour conducteur IsCon®Type
isCon stripper 2
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (5)
Déclarations (4)
Certificats (3)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Diamètre
Distance de séparation équivalente s(e)/m (dans l’air)
Section
Bague normale (env. m)
Réf. article
isCon Pro+ 75 SW
23
0,75
35
25
5408002
isCon Pro+ 75 SW
23
0,75
35
100
5408004
isCon Pro+ 75 SW
23
0,75
35
250
5408006
isCon BA 45 SW
20
0,45
35
100
5408014
Diamètre
Distance de séparation équivalente s
(e)/m
Bague normale
(env. m)
isCon Pro+ 75 SW
Réf. article
5408002
Diamètre
23
Distance de séparation équivalente s(e)/m (dans l’air)
0,75
Section
35
Bague normale (env. m)
25
isCon Pro+ 75 SW
Réf. article
5408004
Diamètre
23
Distance de séparation équivalente s(e)/m (dans l’air)
0,75
Section
35
Bague normale (env. m)
100
isCon Pro+ 75 SW
Réf. article
5408006
Diamètre
23
Distance de séparation équivalente s(e)/m (dans l’air)
0,75
Section
35
Bague normale (env. m)
250
isCon BA 45 SW
Réf. article
5408014
Diamètre
20
Distance de séparation équivalente s(e)/m (dans l’air)
0,45
Section
35
Bague normale (env. m)
100
