Console sur mur et de pendard AWG 15 FT

Type AW G 15 31 FT

Réf. article 6420610

EAN 4012196662593

Fiche technique (PDF)

Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

6420610 / AW G 15 31 FT

Largeur

310 mm

F en kN

1,5 kN

Couleur

zinc

Unité de vente minimale : 1 Pièce

Pièce

Description

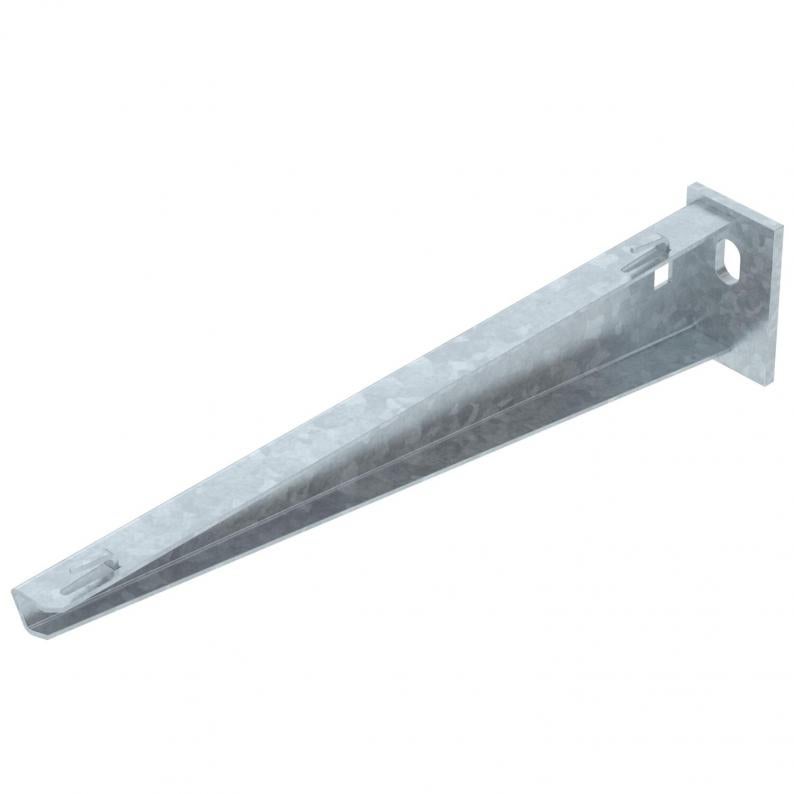

Console murale et de montant légère avec plaque de tête soudée, pour la fixation sans vis des chemins de câbles en treillis.

À partir d'une largeur de 400 mm, fixer la console au pendard de type U à l'aide d'une vis à tête hexagonale à travers les deux longerons du montant. Ajouter les entretoises adaptées.

Données techniques

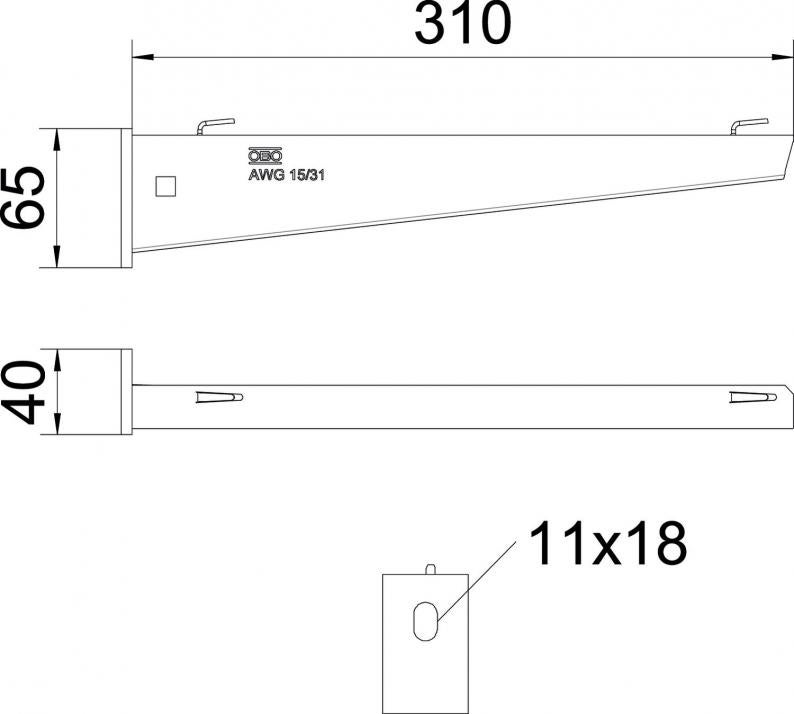

Dimensions

Longueur	40 mm
Largeur	310 mm
Hauteur	65 mm
Cote A	40 mm
Cote B	310 mm
Dimension H	65 mm

Caractéristiques techniques

Maintien en fonction	non
Acier inoxydable, teint	non
pour largeur min.	300
pourr largeur max.	300 mm
Zone d’angle min.	90 mm
Zone d’angle max.	90 mm
Diamètre du trou	11 mm
Modèle	Console murale et sur montant
Conformité ROHS	oui
F en kN	1,5 kN
Dimension	B310mm
Surface	galvanisé à chaud par trempage
Matériau	Acier
Couleur	zinc
Série de produit	Série AW 15

Diagramme de charge de la console AW G 15

Déflexion à la pointe de console avec charge autorisée

Charge de console autorisée en kN sans charge d'homme

Longueur de console en mm

Données environnementales

Emballage intégralement composé de carton recyclé	oui
Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	0,9263 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,9263 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
