Coude à 45° 110 FT
Type RB 45 110 FT
|Réf. article 6036330
|EAN 4012197346218
Réf. article / Type
Largeur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description

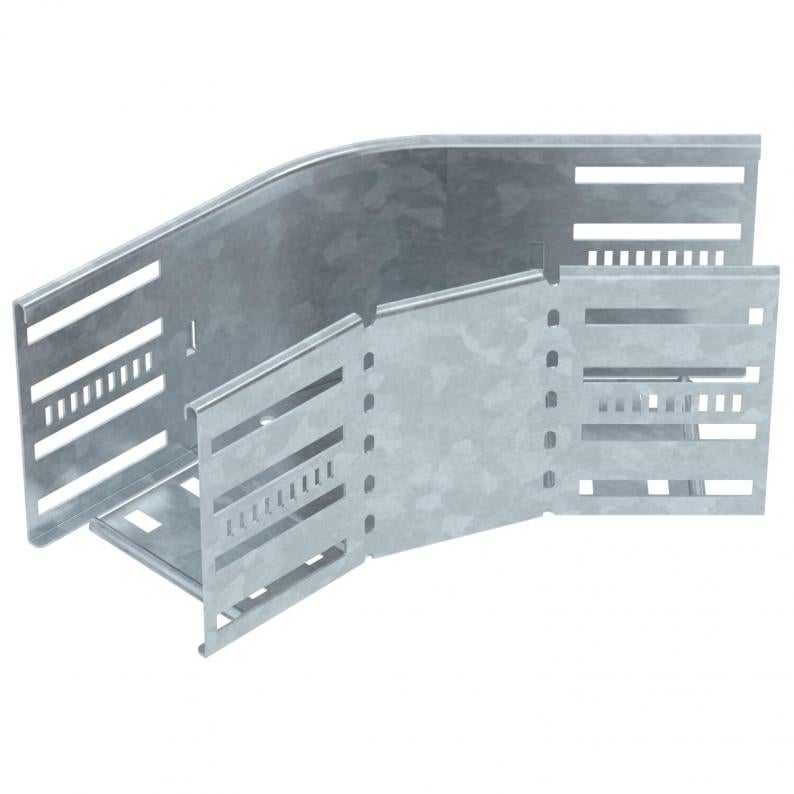

Coude à 45° pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 110 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Données techniques
Dimensions
| Largeur | 100 mm |
|---|---|
| Hauteur | 110 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 0,8 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Courbe (angle) | 45° |
| Changement de direction | horizontal |
| Avec couvercle | non |
| Forme de construction | Coude rigide |
| Conformité ROHS | oui |
| Épaisseur de longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 110x100 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Type de raccord du système de chemin de câble | vissé(e)/serré(e) |
| Nombre de vis recommandé | 18 St. |
| Série de produit | Série MKSM, Série MKS, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 2,2835 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 2,2835 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
Réf. article 6036450
Couvercle pour coude à 45° DDType
RBD 45 100 DD
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Largeur
Surface
Matériau
Couleur
Réf. article
RB 45 110 FT
100
galvanisé à chaud par trempage
Acier
zinc
6036330
RB 45 120 FT
200
galvanisé à chaud par trempage
Acier
zinc
6036332
RB 45 130 FT
300
galvanisé à chaud par trempage
Acier
zinc
6036334
RB 45 140 FT
400
galvanisé à chaud par trempage
Acier
zinc
6036336
RB 45 150 FT
500
galvanisé à chaud par trempage
Acier
zinc
6036338
RB 45 160 FT
600
galvanisé à chaud par trempage
Acier
zinc
6036340
Largeur
RB 45 110 FT
Réf. article
6036330
Largeur
100
Surface
galvanisé à chaud par trempage
Matériau
Acier
Couleur
zinc
RB 45 120 FT
Réf. article
6036332
Largeur
200
Surface
galvanisé à chaud par trempage
Matériau
Acier
Couleur
zinc
RB 45 130 FT
Réf. article
6036334
Largeur
300
Surface
galvanisé à chaud par trempage
Matériau
Acier
Couleur
zinc
RB 45 140 FT
Réf. article
6036336
Largeur
400
Surface
galvanisé à chaud par trempage
Matériau
Acier
Couleur
zinc
RB 45 150 FT
Réf. article
6036338
Largeur
500
Surface
galvanisé à chaud par trempage
Matériau
Acier
Couleur
zinc
RB 45 160 FT
Réf. article
6036340
Largeur
600
Surface
galvanisé à chaud par trempage
Matériau
Acier
Couleur
zinc
