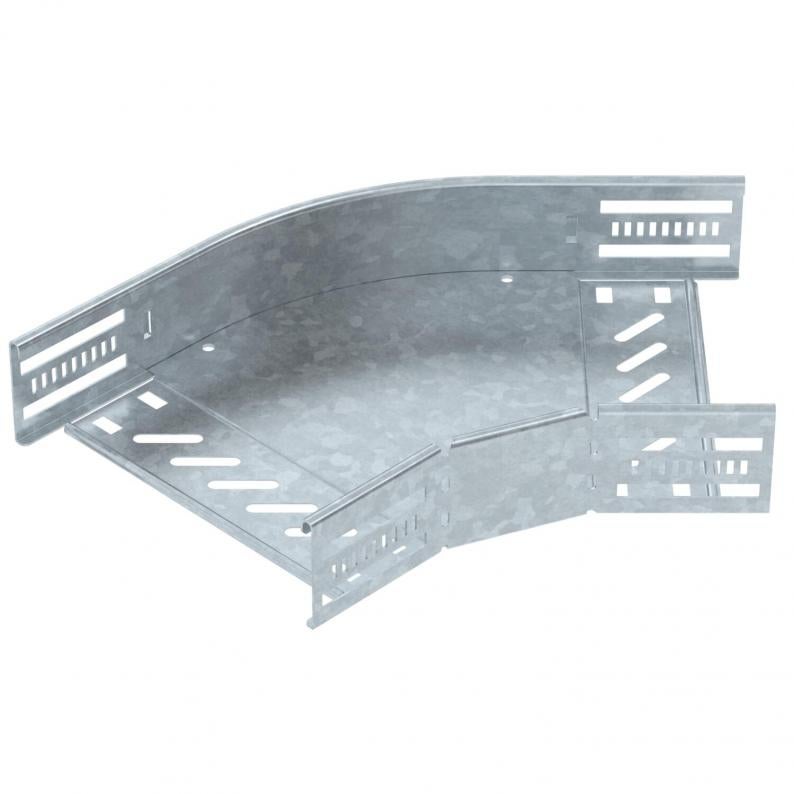

Coude à 45° 60 FT
Type RB 45 620 FT
Réf. article 6036134
EAN 4012197345884
Réf. article / Type
Largeur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Coude à 45° pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 60 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Données techniques
Dimensions
| Largeur | 200 mm |
|---|---|
| Hauteur | 60 mm |
| Cote B | 200 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 0,8 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Courbe (angle) | 45° |
| Changement de direction | horizontal |
| Avec couvercle | non |
| Forme de construction | Coude rigide |
| Conformité ROHS | oui |
| Épaisseur de longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 60x200 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Type de raccord du système de chemin de câble | vissé(e)/serré(e) |
| Nombre de vis recommandé | 12 St. |
| Série de produit | Série DKS, Série EKS, Série MKSM, Série MKS, Série RKSM, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 2,2292 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 2,2292 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
Réf. article 6036454
Couvercle pour coude à 45° DDType
RBD 45 200 DD
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Instructions et aides (5)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Largeur
Surface
Matériau
Couleur
Réf. article
RB 45 610 FT
100
galvanisé à chaud par trempage
Acier
zinc
6036130
RB 45 615 FT
150
galvanisé à chaud par trempage
Acier
zinc
6036132
RB 45 620 FT
200
galvanisé à chaud par trempage
Acier
zinc
6036134
RB 45 630 FT
300
galvanisé à chaud par trempage
Acier
zinc
6036136
RB 45 640 FT
400
galvanisé à chaud par trempage
Acier
zinc
6036138
RB 45 650 FT
500
galvanisé à chaud par trempage
Acier
zinc
6036140
RB 45 660 FT
600
galvanisé à chaud par trempage
Acier
zinc
6036142
