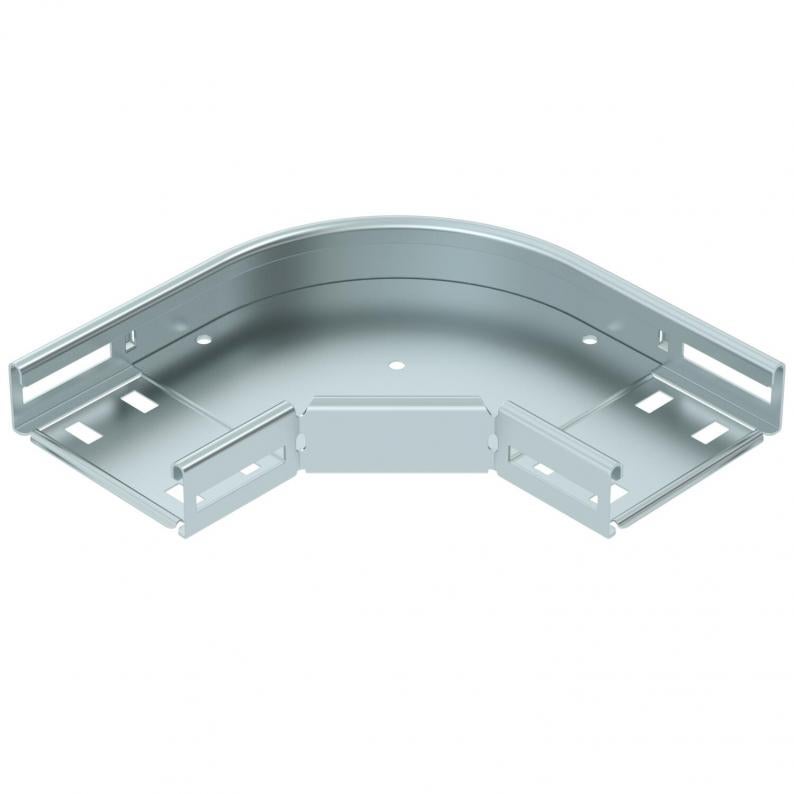

Coude à 90° 35 FS
Type RB 90 310 FS
Réf. article 6036500
EAN 4012197343040
Réf. article / Type
Largeur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Coude à 90° pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 35 mm. Raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur. Le matériel de fixation doit être commandé séparément.
Données techniques
Dimensions
| Largeur | 100 mm |
|---|---|
| Hauteur | 35 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 0,8 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Courbe (angle) | 90° |
| Changement de direction | horizontal |
| Avec couvercle | non |
| Forme de construction | Coude rigide |
| Conformité ROHS | oui |
| Épaisseur de longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 35x100 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Type de raccord du système de chemin de câble | vissé |
| Nombre de vis recommandé | 6 St. |
| Série de produit | Série MKS, Série RKSM |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,4332 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,4332 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6036900
Couvercle pour coude à 90° FSType
RBD 90 100 FS
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
