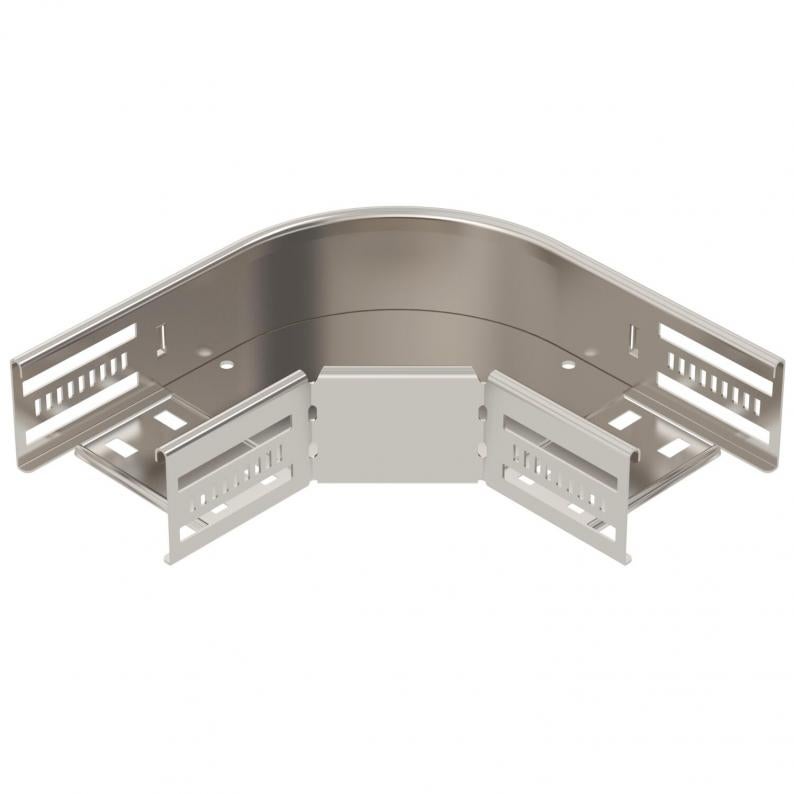

Coude à 90° 60 A2
Type RB 90 610 A2
|Réf. article 6036620
|EAN 4012197343958
Réf. article / Type
Largeur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Coude à 90° pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 60 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Données techniques
Dimensions
| Largeur | 100 mm |
|---|---|
| Hauteur | 60 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 0,8 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Courbe (angle) | 90° |
| Changement de direction | horizontal |
| Avec couvercle | non |
| Forme de construction | Coude rigide |
| Conformité ROHS | oui |
| Épaisseur de longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 60x100 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Couleur | acier inoxydable |
| Type de raccord du système de chemin de câble | vissé(e)/serré(e) |
| Nombre de vis recommandé | 10 St. |
| Série de produit | Série MKS, Série RKSM, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 4,8694 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 4,8694 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
Réf. article 6036970
Couvercle pour coude à 90° A2Type
RBD 90 100 A2
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Largeur
Surface
Matériau
Couleur
Réf. article
RB 90 610 A2
100
nu, traité
acier inoxydable 1.4301
acier inoxydable
6036620
RB 90 615 A2
150
nu, traité
acier inoxydable 1.4301
acier inoxydable
6036622
RB 90 620 A2
200
nu, traité
acier inoxydable 1.4301
acier inoxydable
6036624
RB 90 630 A2
300
nu, traité
acier inoxydable 1.4301
acier inoxydable
6036626
RB 90 640 A2
400
nu, traité
acier inoxydable 1.4301
acier inoxydable
6036628
RB 90 650 A2
500
nu, traité
acier inoxydable 1.4301
acier inoxydable
6036630
RB 90 660 A2
600
nu, traité
acier inoxydable 1.4301
acier inoxydable
6036632
