Coude à 90° 85 FS
Type RB 90 810 FS
Réf. article 6036700
EAN 4012197343385
Réf. article / Type
Largeur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description

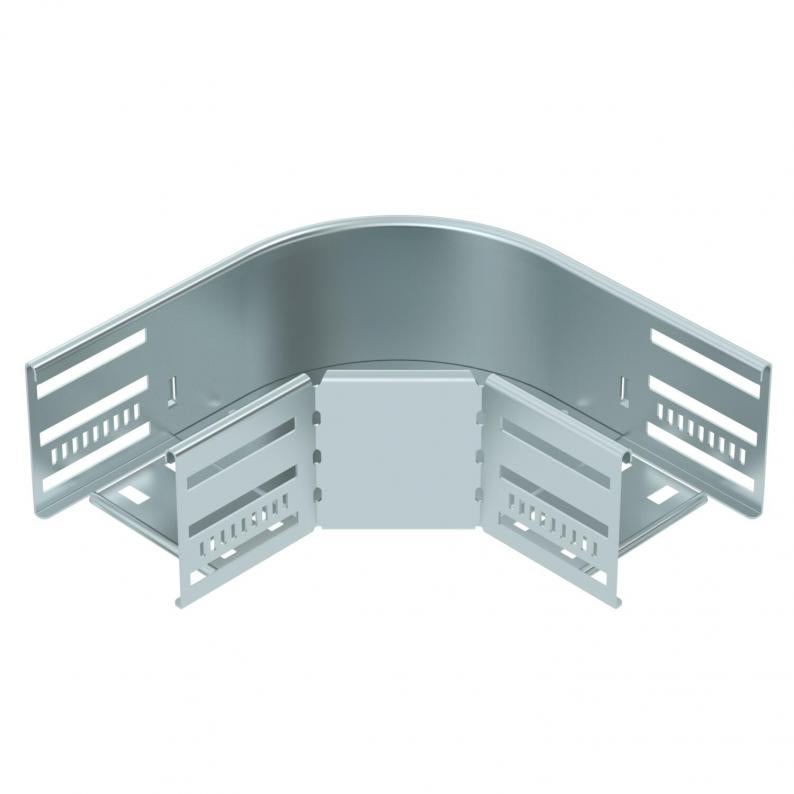

Coude à 90° pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 85 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur. Le matériel de fixation doit être commandé séparément.
Données techniques
Dimensions
| Largeur | 100 mm |
|---|---|
| Hauteur | 85 mm |
| Cote B | 100 mm |
| Cote R | 50 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 0,8 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Courbe (angle) | 90° |
| Changement de direction | horizontal |
| Avec couvercle | non |
| Forme de construction | Coude rigide |
| Conformité ROHS | oui |
| Épaisseur de longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 85x100 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Type de raccord du système de chemin de câble | vissé(e)/serré(e) |
| Nombre de vis recommandé | 14 St. |
| Série de produit | Série MKSM, Série MKS, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 2,4259 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 2,4259 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
Réf. article 6036900
Couvercle pour coude à 90° FSType
RBD 90 100 FS
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Largeur
Surface
Matériau
Couleur
Réf. article
RB 90 810 FS
100
galvanisé par bande
Acier
zinc
6036700
RB 90 820 FS
200
galvanisé par bande
Acier
zinc
6036702
RB 90 830 FS
300
galvanisé par bande
Acier
zinc
6036704
RB 90 840 FS
400
galvanisé par bande
Acier
zinc
6036706
RB 90 850 FS
500
galvanisé par bande
Acier
zinc
6036709
RB 90 860 FS
600
galvanisé par bande
Acier
zinc
6036710
Largeur
RB 90 810 FS
Réf. article
6036700
Largeur
100
Surface
galvanisé par bande
Matériau
Acier
Couleur
zinc
RB 90 820 FS
Réf. article
6036702
Largeur
200
Surface
galvanisé par bande
Matériau
Acier
Couleur
zinc
RB 90 830 FS
Réf. article
6036704
Largeur
300
Surface
galvanisé par bande
Matériau
Acier
Couleur
zinc
RB 90 840 FS
Réf. article
6036706
Largeur
400
Surface
galvanisé par bande
Matériau
Acier
Couleur
zinc
RB 90 850 FS
Réf. article
6036709
Largeur
500
Surface
galvanisé par bande
Matériau
Acier
Couleur
zinc
RB 90 860 FS
Réf. article
6036710
Largeur
600
Surface
galvanisé par bande
Matériau
Acier
Couleur
zinc
