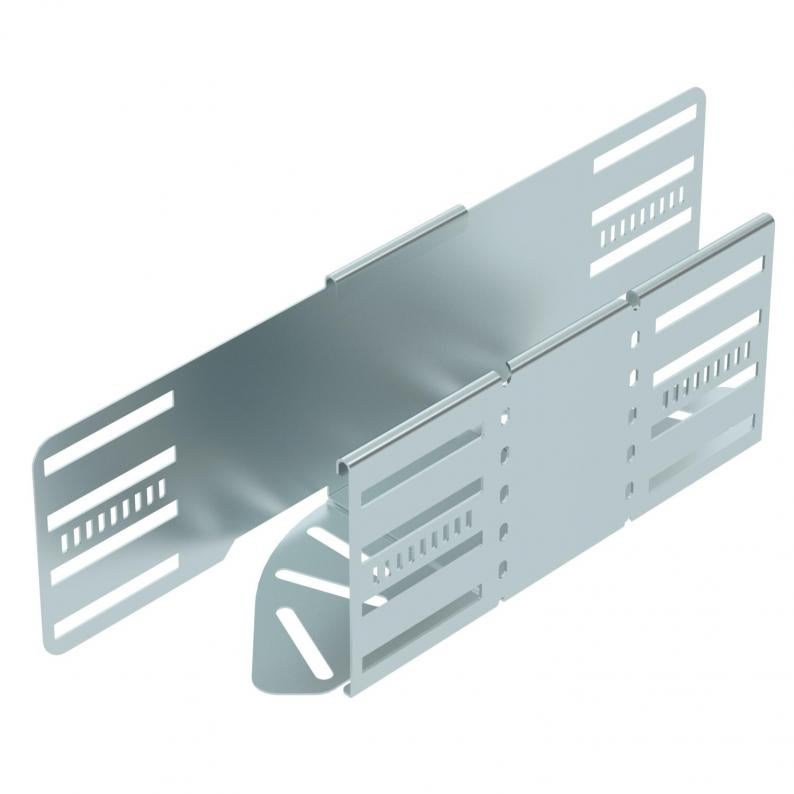

Coude à angle réglable 110 FS
Type RB W 110 FS
|Réf. article 6037300
|EAN 4012197341015
Réf. article / Type
Largeur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Coude à angle réglable pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 110 mm. Angle réglable de 0–90°. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur. Le matériel de fixation doit être commandé séparément.
Données techniques
Dimensions
| Largeur | 100 mm |
|---|---|
| Hauteur | 110 mm |
| Cote L | 364 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 1 mm |
| Courbe (angle) | réglable |
| Changement de direction | horizontal |
| Avec couvercle | non |
| Forme de construction | Gelenkbogen_komplett |
| Conformité ROHS | oui |
| Épaisseur de longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 110x100 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Type de raccord du système de chemin de câble | vissé(e)/serré(e) |
| Nombre de vis recommandé | 18 St. |
| Série de produit | Série MKSM, Série MKS, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 2,4737 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 2,4737 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
RBD W 100 FS
6037500
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 6037500
Couvercle pour coude à angle réglable FSType
RBD W 100 FS
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Largeur
Surface
Matériau
Couleur
Réf. article
RB W 110 FS
100
galvanisé par bande
Acier
zinc
6037300
RB W 115 FS
150
galvanisé par bande
Acier
zinc
6037302
RB W 120 FS
200
galvanisé par bande
Acier
zinc
6037304
RB W 130 FS
300
galvanisé par bande
Acier
zinc
6037306
RB W 140 FS
400
galvanisé par bande
Acier
zinc
6037308
RB W 150 FS
500
galvanisé par bande
Acier
zinc
6037310
RB W 160 FS
600
galvanisé par bande
Acier
zinc
6037312
