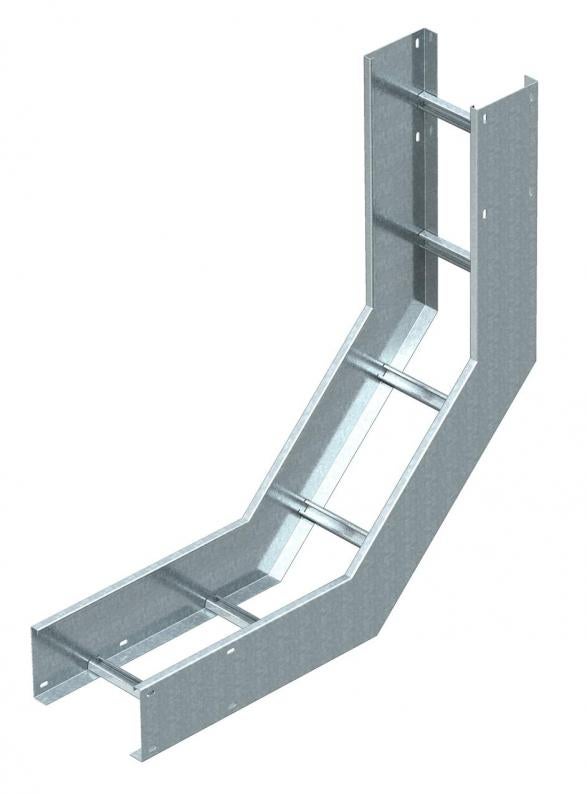

Coude vertical à 90°, concave 160 FT
Type WLBS 90 162 FT
Réf. article 6230423
EAN 4012196173891
Réf. article / Type
Largeur
Épaisseur de longeron
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Coude vertical à 90° pour tous les types d'échelles à câbles longue portée d'une hauteur d'aile de 160 mm.
Pour améliorer encore la stabilité, il convient de prévoir des supports au niveau des pièces de forme.
Données techniques
Dimensions
| Largeur | 200 mm |
|---|---|
| Hauteur | 160 mm |
| Cote B | 200 mm |
| Cote R | 200 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | non |
| Modèle longue portée | oui |
| Acier inoxydable, teint | non |
| Courbe (angle) | 90° |
| Modèle des échelons | Profilé non perforé |
| Modèle de longeron latéral | profilé plat |
| Changement de direction | vertical convexe |
| Conformité ROHS | oui |
| Épaisseur de longeron | 2 mm |
| Dimension | 160x200 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 31,9252 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 31,9252 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (4)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Largeur
Épaisseur de longeron
Réf. article
WLBS 90 162 FT
200
2
6230423
WLBS 90 163 FT
300
2
6230431
WLBS 90 164 FT
400
2
6230458
WLBS 90 165 FT
500
2
6230466
WLBS 90 166 FT
600
2
6230474
Largeur
WLBS 90 162 FT
Réf. article
6230423
Largeur
200
Épaisseur de longeron
2
WLBS 90 163 FT
Réf. article
6230431
Largeur
300
Épaisseur de longeron
2
WLBS 90 164 FT
Réf. article
6230458
Largeur
400
Épaisseur de longeron
2
WLBS 90 165 FT
Réf. article
6230466
Largeur
500
Épaisseur de longeron
2
WLBS 90 166 FT
Réf. article
6230474
Largeur
600
Épaisseur de longeron
2
