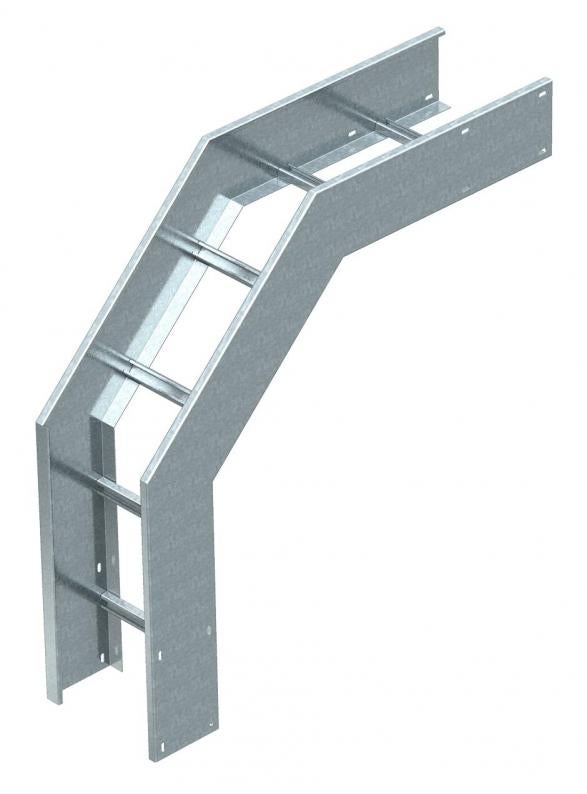

Coude vertical à 90°, convexe 160 FT
Type WLBF 90 163 FT
Réf. article 6230733
EAN 4012196174553
Réf. article / Type
Largeur
Épaisseur de longeron
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Coude vertical à 90° pour tous les types d'échelles à câbles longue portée d'une hauteur d'aile de 160 mm.
Pour améliorer encore la stabilité, il convient de prévoir des supports au niveau des pièces de forme.
Données techniques
Dimensions
| Largeur | 300 mm |
|---|---|
| Hauteur | 160 mm |
| Cote B | 300 mm |
| Cote R | 300 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | non |
| Modèle longue portée | oui |
| Acier inoxydable, teint | non |
| Courbe (angle) | 90° |
| Modèle des échelons | Profilé non perforé |
| Modèle de longeron latéral | profilé plat |
| Changement de direction | vertical concave |
| Conformité ROHS | oui |
| Épaisseur de longeron | 2 mm |
| Dimension | 160x300 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 33,8259 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 33,8259 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (4)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Largeur
Épaisseur de longeron
Réf. article
WLBF 90 162 FT
200
2
6230725
WLBF 90 163 FT
300
2
6230733
WLBF 90 164 FT
400
2
6230741
WLBF 90 165 FT
500
2
6230768
WLBF 90 166 FT
600
2
6230776
Largeur
WLBF 90 162 FT
Réf. article
6230725
Largeur
200
Épaisseur de longeron
2
WLBF 90 163 FT
Réf. article
6230733
Largeur
300
Épaisseur de longeron
2
WLBF 90 164 FT
Réf. article
6230741
Largeur
400
Épaisseur de longeron
2
WLBF 90 165 FT
Réf. article
6230768
Largeur
500
Épaisseur de longeron
2
WLBF 90 166 FT
Réf. article
6230776
Largeur
600
Épaisseur de longeron
2
