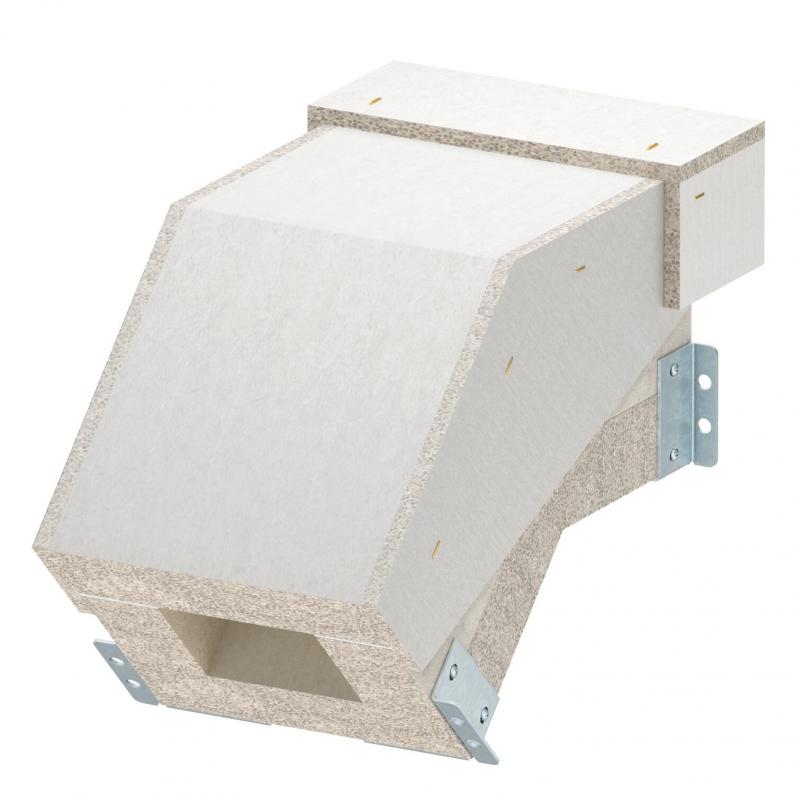

Coude vertical convexe EI90 pour goulotte coupe-feu PLCS D090810

Type PLCS VF090810

Réf. article 7217950

EAN 4012196836857

Fiche technique (PDF)

Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

Cote L

Cote B

Dimension H

Cote b

Dimension h

Unité de vente minimale : 1 Pièce

Pièce

Description

Coude vertical convexe pour la goulotte coupe-feu PYROLINE® Con S EI90, type PLCS D090810,
constitué de béton léger en fibre de verre résistant à l'eau et au gel pour la conception de changements
de direction verticaux (45°) dans le sens de la goulotte. Des éclisses d'assemblage prêtes à installer permettent
un assemblage rapide des éléments de conduit sur site, et les couvercles simplement posés permettent une inspection et
un câblage ultérieur rapides.

Données techniques

Dimensions

Cote L	224 mm
Cote B	248 mm
Dimension H	190 mm
Cote b	100 mm
Dimension h	80 mm

Caractéristiques techniques

Angle de coude	45 °
Fixation du couvercle	desserrer
Avec perforation	non
Gaine	sans
Matériau de l'isolant	Béton léger à base de fibres de verre
Nombre de faces résistantes aux flammes	4
Conformité ROHS	oui
Classification EI - Goulotte de montage	90
Dimension	100x80
Matériau	Béton léger à base de fibres de verre
Couleur	gris
Série de produit	PYROLINE® Con PLC

Téléchargements

0 sélectionné

Fiche technique (1)

Catalogues et brochures (4)

Déclarations (2)

Certificats (1)

Instructions et aides (2)

Images du produit (2)

Variantes

Cote L

Cote B

Dimension H

Cote b

Dimension h

PLCS VF090810

Réf. article

7217950

Cote L

224

Cote B

248

Dimension H

190

Cote b

100

Dimension h

Couleur

gris

PLCS VF091220

Réf. article

7217954

Cote L

240

Cote B

348

Dimension H

230

Cote b

200

Dimension h

120

Couleur

gris
