Croix 85 FT
Type RK 810 FT
|Réf. article 7027431
|EAN 4012197339265
Réf. article / Type
Largeur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description

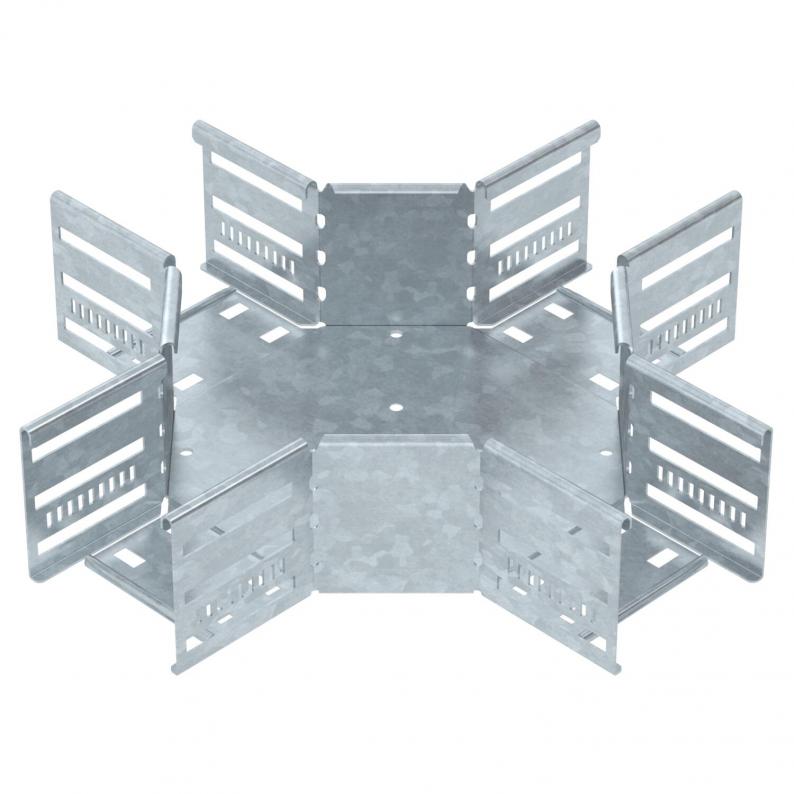

Croix pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 85 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Données techniques
Dimensions
| Largeur | 100 mm |
|---|---|
| Hauteur | 85 mm |
| Cote B | 100 mm |
| Cote R | 50 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 0,8 mm |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Conformité ROHS | oui |
| Épaisseur de longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 85x100 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Type de raccord du système de chemin de câble | vissé(e)/serré(e) |
| Nombre de vis recommandé | 28 St. |
| Série de produit | Série MKSM, Série MKS, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 3,5974 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 3,5974 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
Réf. article 7027840
Couvercle pour croix DDType
RKD 100 DD
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (3)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Largeur
Réf. article
RK 810 FT
100
7027431
RK 820 FT
200
7027433
RK 830 FT
300
7027435
RK 840 FT
400
7027437
RK 850 FT
500
7027439
RK 860 FT
600
7027441
Largeur
RK 810 FT
Réf. article
7027431
Largeur
100
RK 820 FT
Réf. article
7027433
Largeur
200
RK 830 FT
Réf. article
7027435
Largeur
300
RK 840 FT
Réf. article
7027437
Largeur
400
RK 850 FT
Réf. article
7027439
Largeur
500
RK 860 FT
Réf. article
7027441
Largeur
600
