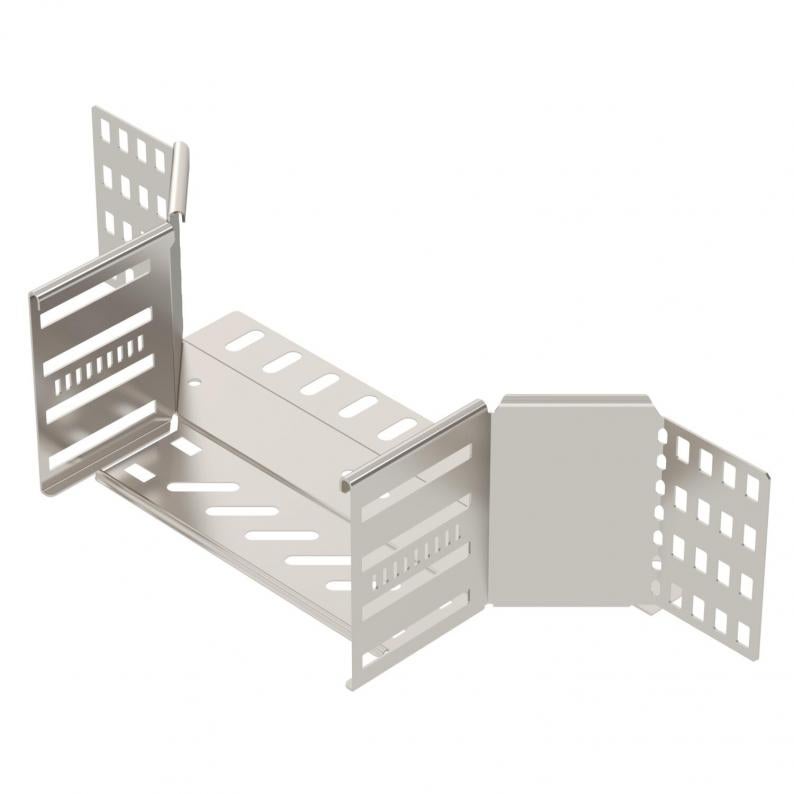

Dérivation à monter 110 A2
Type RAA 120 A2
Réf. article 6042347
EAN 4012197338008
Réf. article / Type
Largeur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Dérivation à monter pour créer une dérivation horizontale ou une croix, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 110 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Données techniques
Dimensions
| Largeur | 200 mm |
|---|---|
| Hauteur | 110 mm |
| Cote B | 200 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 0,8 mm |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Largeur de départ | 200 mm |
| Conformité ROHS | oui |
| Épaisseur de longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 110x200 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Couleur | acier inoxydable |
| Type de raccord du système de chemin de câble | vissé(e)/serré(e) |
| Nombre de vis recommandé | 20 St. |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 5,3013 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 5,3013 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
Réf. article 6042455
Couvercle pour dérivation à monter A2Type
RAAD 200 A2
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Largeur
Couleur
Réf. article
RAA 150 A2
500
acier inoxydable
6042353
RAA 160 A2
600
acier inoxydable
6042355
RAA 110 A2
100
acier inoxydable
6042345
RAA 120 A2
200
acier inoxydable
6042347
RAA 130 A2
300
acier inoxydable
6042349
RAA 140 A2
400
acier inoxydable
6042351
Largeur
RAA 150 A2
Réf. article
6042353
Largeur
500
Couleur
acier inoxydable
RAA 160 A2
Réf. article
6042355
Largeur
600
Couleur
acier inoxydable
RAA 110 A2
Réf. article
6042345
Largeur
100
Couleur
acier inoxydable
RAA 120 A2
Réf. article
6042347
Largeur
200
Couleur
acier inoxydable
RAA 130 A2
Réf. article
6042349
Largeur
300
Couleur
acier inoxydable
RAA 140 A2
Réf. article
6042351
Largeur
400
Couleur
acier inoxydable
