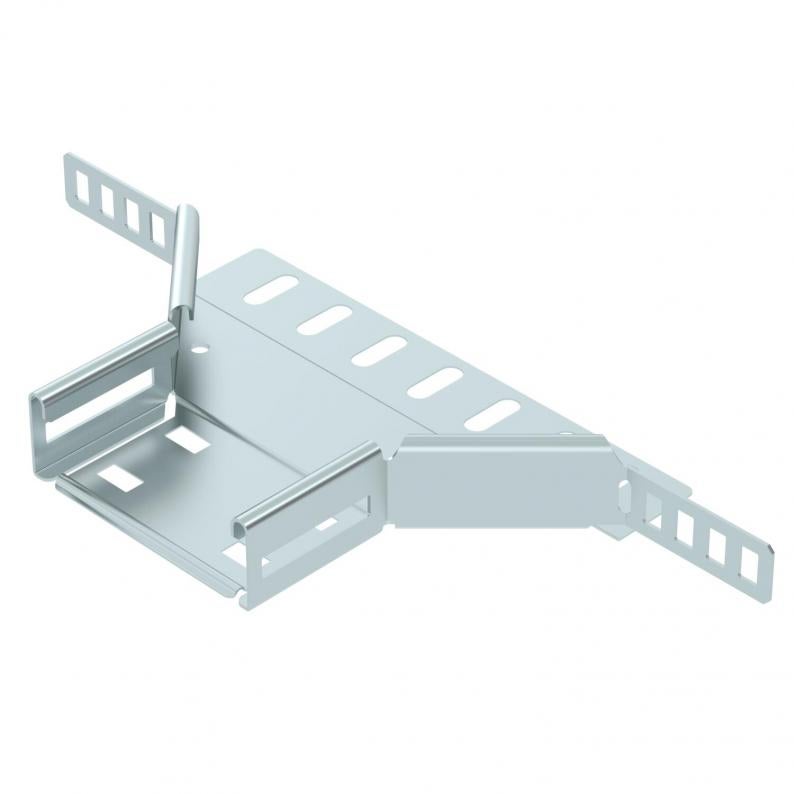

Dérivation à monter 35 FS
Type RAA 310 FS
Réf. article 6042101
EAN 4012197337070
Réf. article / Type
Largeur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Dérivation à monter pour créer une dérivation horizontale ou une croix, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 35 mm. Raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur. Le matériel de fixation doit être commandé séparément.
Données techniques
Dimensions
| Largeur | 100 mm |
|---|---|
| Hauteur | 35 mm |
| Cote B | 100 mm |
| Cote R | 50 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 0,8 mm |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Largeur de départ | 100 mm |
| Conformité ROHS | oui |
| Épaisseur de longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 35x100 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Type de raccord du système de chemin de câble | vissé |
| Nombre de vis recommandé | 6 St. |
| Série de produit | Série MKS, Série RKSM |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 0,944 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,944 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6042401
Couvercle pour dérivation à monter FSType
RAAD 100 FS
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Largeur
Couleur
Réf. article
RAA 310 FS
100
zinc
6042101
RAA 320 FS
200
zinc
6042103
RAA 330 FS
300
zinc
6042105
Largeur
RAA 310 FS
Réf. article
6042101
Largeur
100
Couleur
zinc
RAA 320 FS
Réf. article
6042103
Largeur
200
Couleur
zinc
RAA 330 FS
Réf. article
6042105
Largeur
300
Couleur
zinc
