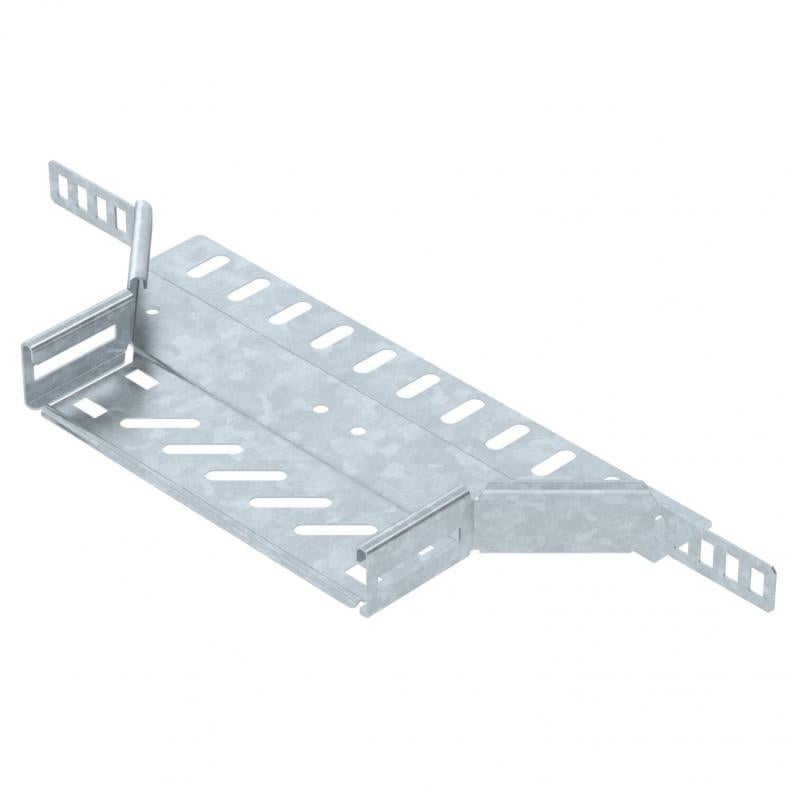

Dérivation à monter 35 FT
Type RAA 320 FT
Réf. article 6042203
EAN 4012197342302
Réf. article / Type
Largeur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Dérivation à monter pour créer une dérivation horizontale ou une croix, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 35 mm. Raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Données techniques
Dimensions
| Largeur | 200 mm |
|---|---|
| Hauteur | 35 mm |
| Cote B | 200 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 0,8 mm |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Largeur de départ | 200 mm |
| Conformité ROHS | oui |
| Épaisseur de longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 35x200 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Type de raccord du système de chemin de câble | vissé |
| Nombre de vis recommandé | 8 St. |
| Série de produit | Série MKSM, Série MKS, Série RKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,1114 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,1114 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
