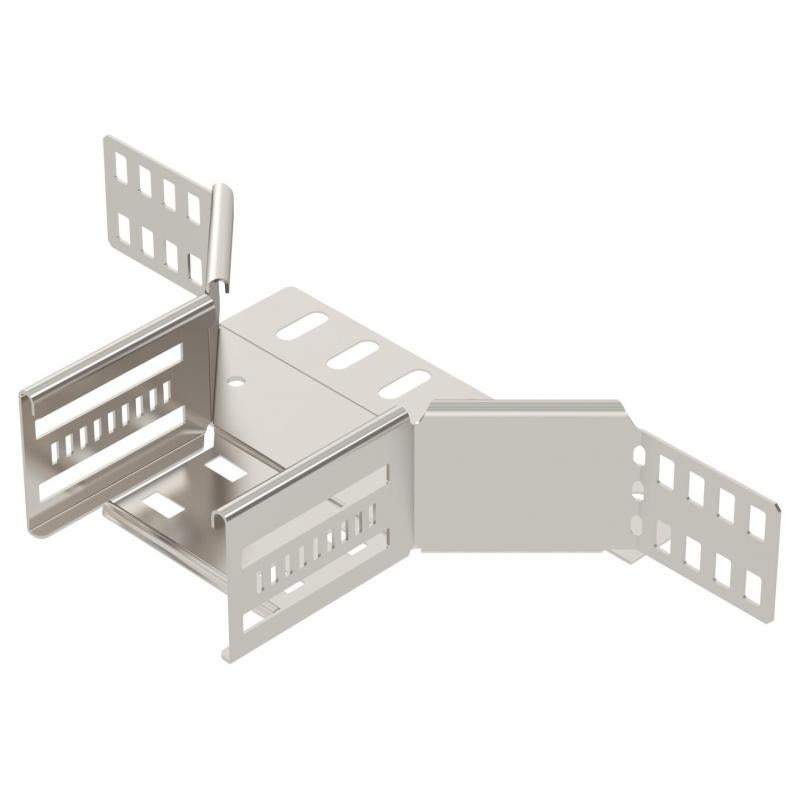

Dérivation à monter 60 A2
Type RAA 610 A2
|Réf. article 6042311
|EAN 4012197337766
Réf. article / Type
Largeur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Dérivation à monter pour créer une dérivation horizontale ou une croix, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 60 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Données techniques
Dimensions
| Largeur | 100 mm |
|---|---|
| Hauteur | 60 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 0,8 mm |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Largeur de départ | 100 mm |
| Conformité ROHS | oui |
| Épaisseur de longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 60x100 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Couleur | acier inoxydable |
| Type de raccord du système de chemin de câble | vissé(e)/serré(e) |
| Nombre de vis recommandé | 18 St. |
| Série de produit | Série MKS, Série RKSM, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 3,0436 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 3,0436 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
Réf. article 6042451
Couvercle pour dérivation à monter A2Type
RAAD 100 A2
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Variantes
Type
Largeur
Couleur
Réf. article
RAA 610 A2
100
acier inoxydable
6042311
RAA 615 A2
150
acier inoxydable
6042313
RAA 620 A2
200
acier inoxydable
6042315
RAA 630 A2
300
acier inoxydable
6042318
RAA 640 A2
400
acier inoxydable
6042319
RAA 650 A2
500
acier inoxydable
6042321
RAA 660 A2
600
acier inoxydable
6042341
