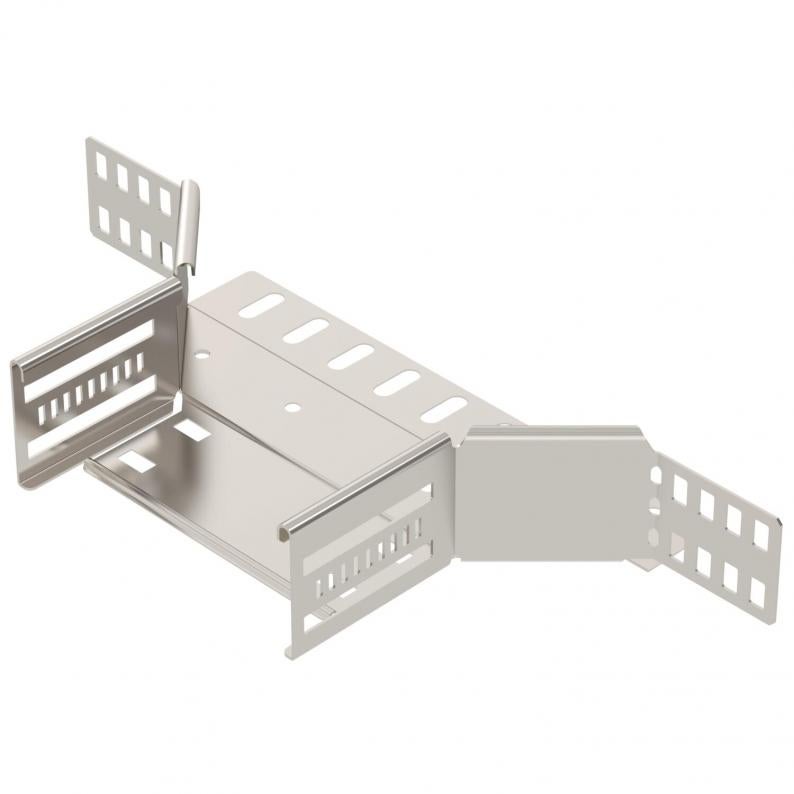

Dérivation à monter 60 A4
Type RAA 615 A4
Réf. article 6042373
EAN 4012197338183
Réf. article / Type
Largeur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Dérivation à monter pour créer une dérivation horizontale ou une croix, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 60 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Données techniques
Dimensions
| Largeur | 150 mm |
|---|---|
| Hauteur | 60 mm |
| Cote B | 150 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, teint | non |
| Épaisseur de tôle | 0,8 mm |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Largeur de départ | 150 mm |
| Conformité ROHS | oui |
| Épaisseur de longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 60x150 |
| Surface | nu, traité |
| Matériau | Acier inoxydable 1.4571 |
| Couleur | acier inoxydable |
| Type de raccord du système de chemin de câble | vissé |
| Nombre de vis recommandé | 18 St. |
| Série de produit | Série RKSM, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 3,3775 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 3,3775 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
Réf. article 6042473
Couvercle pour dérivation à monter A4Type
RAAD 150 A4
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Largeur
Couleur
Réf. article
RAA 610 A4
100
acier inoxydable
6042371
RAA 615 A4
150
acier inoxydable
6042373
RAA 620 A4
200
acier inoxydable
6042375
RAA 630 A4
300
acier inoxydable
6042377
RAA 640 A4
400
acier inoxydable
6042379
RAA 650 A4
500
acier inoxydable
6042381
RAA 660 A4
600
acier inoxydable
6042383
