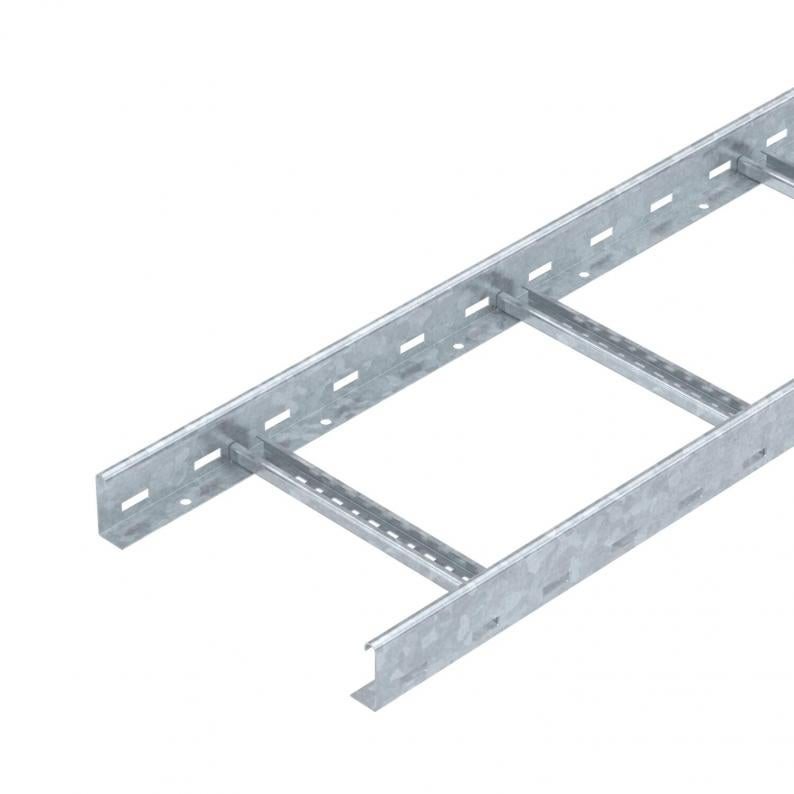

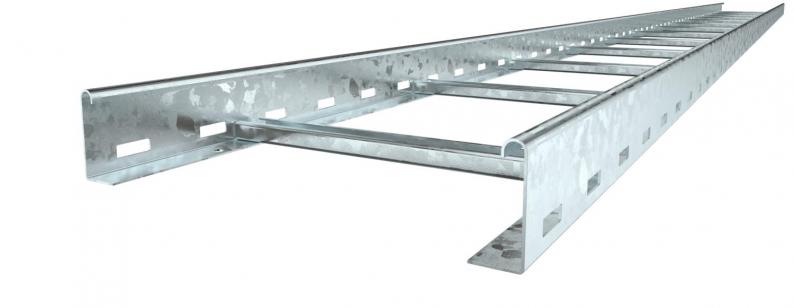

Echelle à câble LG 60, 6 m VS FT SOMY
Unité de vente minimale : 6 m
m
Description
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
L'échelle à câbles est livrée repliée. Le revêtement de surface est réalisé à l'aide d'un procédé de trempe unique et doté de couches de zinc de très grande épaisseur.
Données techniques

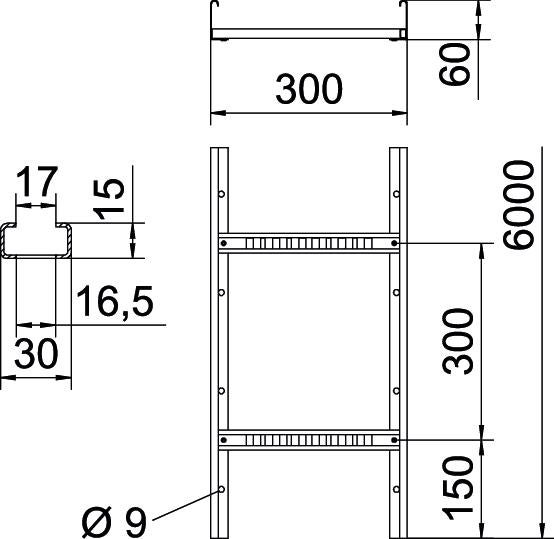

Dimensions
| Longueur | 6000 mm |
|---|---|
| Largeur | 300 mm |
| Hauteur | 60 mm |
| Cote B | 300 mm |
| Fente de l’échelon | 16,50 |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | non |
| Section utile | 148 cm² |
| Acier inoxydable, teint | non |
| Section utile | 14800 mm² |
| Écart entre échelons | 300 mm |
| Modèle des échelons | Profilé perforé |
| Modèle de longeron latéral | profilé plat |
| Fixation des échelons | à rivets aveugles |
| Dimensions | 60 x 300 |
| Conformité ROHS | oui |
| Épaisseur de longeron | 1,5 mm |
| Dimension | 60x300x6000 |
| Surface | galvanisé à chaud 85 µm |
| Matériau | Acier |
| Couleur | zinc |
| Série de produit | Série LG |
Charges
| Distance entre supports 1,5m | 3,1 kN/m |
|---|---|
| Distance entre supports 2,0m | 2,25 kN/m |
| Distance entre supports 2,5m | 1,5 kN/m |
| Distance entre supports 3,0m | 1,1 kN/m |
| Distance entre supports 3,5m | 0,75 kN/m |
| Distance entre support 4,0m | 0,45 kN/m |
| Distance entre supports 4,5m | 0,3 kN/m |
| Distance entre support 5,0m | 0,15 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 5,2174 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 5,2174 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
