Échelle à câbles LCIS 60, 3 m C30 FT
Type LCIS 630 3 FT
Réf. article 6209723
EAN 4012196431748
Réf. article / Type
6209723 / LCIS 630 3 FT
Longueur
3000 mm
Largeur
300 mm
Maintien en fonction
non
Épaisseur de longeron
1,5 mm
Unité de vente minimale : 3 m
3m
m
Description

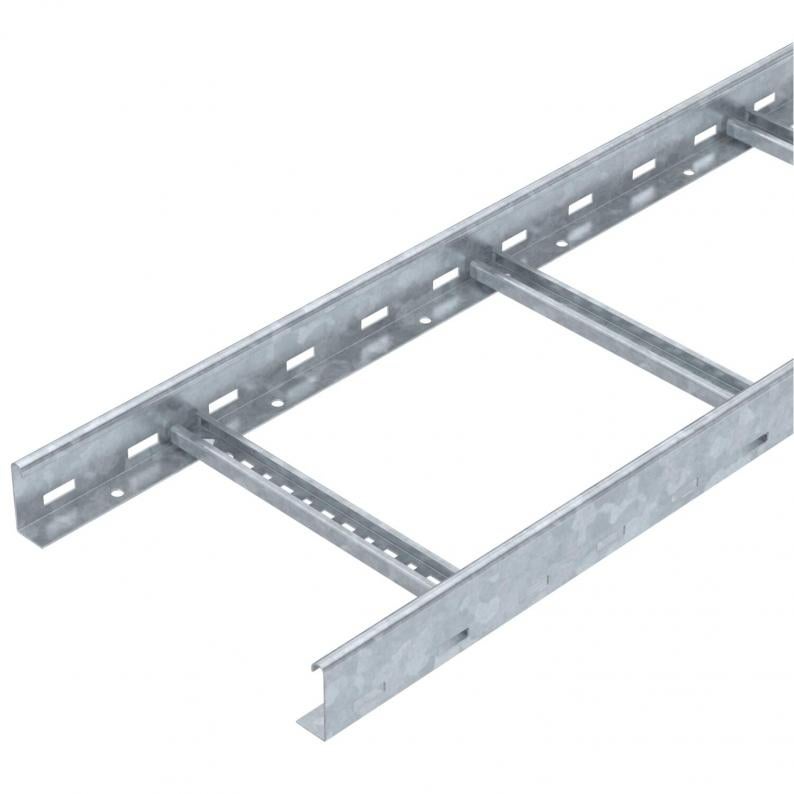

Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type BS-H....
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Données techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 300 mm |
| Hauteur | 60 mm |
| Cote B | 300 mm |
| Fente de l’échelon | 17,00 |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | non |
| Section utile | 120 cm² |
| Acier inoxydable, teint | non |
| Section utile | 12000 mm² |
| Écart entre échelons | 300 mm |
| Modèle des échelons | Profilé perforé |
| Modèle de longeron latéral | profilé plat |
| Fixation des échelons | soudé |
| Conformité ROHS | oui |
| Épaisseur de longeron | 1,5 mm |
| Dimension | 60x300x3000 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Série de produit | Série LCIS |
Charges
| Distance entre supports 1,5m | 3,3 kN/m |
|---|---|
| Distance entre supports 2,0m | 2 kN/m |
| Distance entre supports 2,5m | 1,3 kN/m |
| Distance entre supports 3,0m | 1 kN/m |
| Distance entre supports 3,5m | 0,78 kN/m |
| Distance entre support 4,0m | 0,4 kN/m |
| Distance entre supports 4,5m | 0,3 kN/m |
| Distance entre support 5,0m | 0,2 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 6,7838 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 6,7838 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
