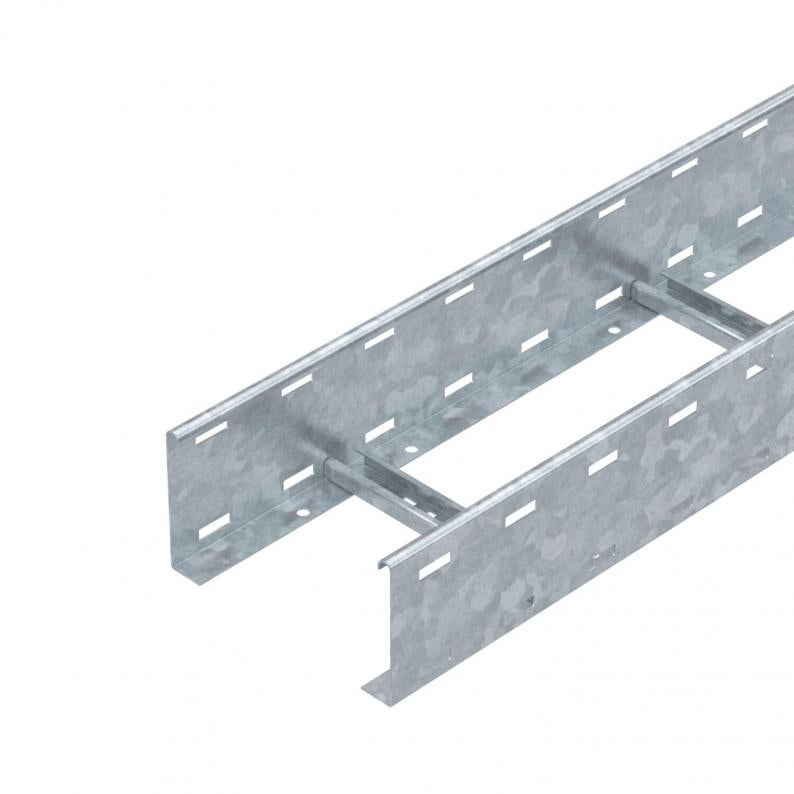

Échelle à câbles LG 110, 6 m VS FT

Échelle à câbles LG 110, 6 m VS FT

Type LG 112 VS 6 FT
Réf. article 6216465
EAN 4012195065371
Afficher toutes les variantes
Réf. article / Type
Longueur
Largeur
Épaisseur de longeron

Unité de vente minimale : 6 m

m

Description

Echelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 110 mm, avec échelons rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

L'échelle à câbles est livrée repliée.

Vous trouverez la bride de fixation rapide adaptée de type 2056 dans la section des systèmes d'échelles verticales.

  • Atténuation magnétique du blindage
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Déclaration de conformité UKCA
  • Échelles à câbles, hauteur d'aile 110 mm
  • Déclaration environnementale de produits (EPD)
  • Empreinte CO₂ (PCF)

Données techniques

Dimensions

Longueur6000 mm
Largeur200 mm
Hauteur110 mm
Cote B200 mm
Fente de l’échelon16,50

Caractéristiques techniques

Maintien en fonctionnon
Perforation latéraleoui
Modèle longue portéenon
Section utile188 cm²
Acier inoxydable, teintnon
Section utile18800 mm²
Écart entre échelons300 mm
Modèle des échelonsProfilé perforé
Modèle de longeron latéralprofilé plat
Fixation des échelonsà rivets aveugles
Dimensions110x200x6000
Conformité ROHSoui
Épaisseur de longeron1,5 mm
Dimension110x200x6000
Surfacegalvanisé à chaud par trempage
MatériauAcier
Couleurzinc
Série de produitSérie LG

Charges

Distance entre supports 2,0m3,1 kN/m
Distance entre supports 2,5m2 kN/m
Distance entre supports 3,0m1,4 kN/m
Distance entre supports 3,5m0,9 kN/m
Distance entre support 4,0m0,65 kN/m
Distance entre supports 4,5m0,55 kN/m
Distance entre support 5,0m0,5 kN/m
Distance par rapport au support 6,0m0,15 kN/m
Diagramme de charge de l'échelle à câbles LG 110 VS

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme

Portée en m

Déflexion de l'aile en mm avec kN/m autorisé

Schéma de charge pour le procédé de contrôle

Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm

Courbe de déflexion de l'aile en fonction de l'écartement

Données environnementales

Empreinte CO2 (GWP) du berceau à la porte8,7567 kg CO2e / 1 Mètre
CO₂ Footprint (GWP)8,7567 kg CO₂e
Date de détermination valeur CO22025-05-14T00:00:00.000+0200
Declared UnitMètre
Declared Unit Quantity1
EPD Verifiedoui
Date d’expiration EPD10.07.2029
Numéro de déclaration EPDEPD-KTO-17.0
Standard EPD / Standard LCA (normes)DIN EN ISO 14025,EN 15804 + A2

Accessoires

Accessoires système
Type
DRL 200 FT

Unité de vente minimale : 3 m

m

Réf. article 6216548

Raccord droit FT
Type
LVG 110 FT

Unité de vente minimale : 10 Pièce

Pièce

Réf. article 6216653

Raccord articulé FT
Type
LGVG 110 FT

Unité de vente minimale : 10 Pièce

Pièce

Téléchargements

0 sélectionné

Fiche technique (1)
Catalogues et brochures (2)
Déclarations (5)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)

Variantes

Largeur
LG 112 VS 6 FT
Réf. article
6216465
Longueur
6000
Largeur
200
Maintien en fonction
non
Épaisseur de longeron
1,5
Surface
galvanisé à chaud par trempage
Matériau
Acier

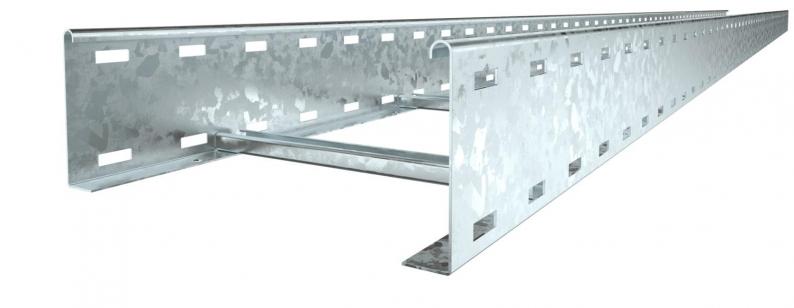

LG 113 VS 6 FT
Réf. article
6216468
Longueur
6000
Largeur
300
Maintien en fonction
non
Épaisseur de longeron
1,5
Surface
galvanisé à chaud par trempage
Matériau
Acier
LG 114 VS 6 FT
Réf. article
6216471
Longueur
6000
Largeur
400
Maintien en fonction
non
Épaisseur de longeron
1,5
Surface
galvanisé à chaud par trempage
Matériau
Acier
LG 115 VS 6 FT
Réf. article
6216474
Longueur
6000
Largeur
500
Maintien en fonction
non
Épaisseur de longeron
1,5
Surface
galvanisé à chaud par trempage
Matériau
Acier
LG 116 VS 6 FT
Réf. article
6216477
Longueur
6000
Largeur
600
Maintien en fonction
non
Épaisseur de longeron
1,5
Surface
galvanisé à chaud par trempage
Matériau
Acier
