Échelle à câbles LG 60, 6 m VS A4

Échelle à câbles LG 60, 6 m VS A4

Type LG 620 VS6 A4
|
Réf. article 6101200
|
EAN 4012196159314
Afficher toutes les variantes
Réf. article / Type
Longueur
Largeur
Épaisseur de longeron

Unité de vente minimale : 6 m

m

Description

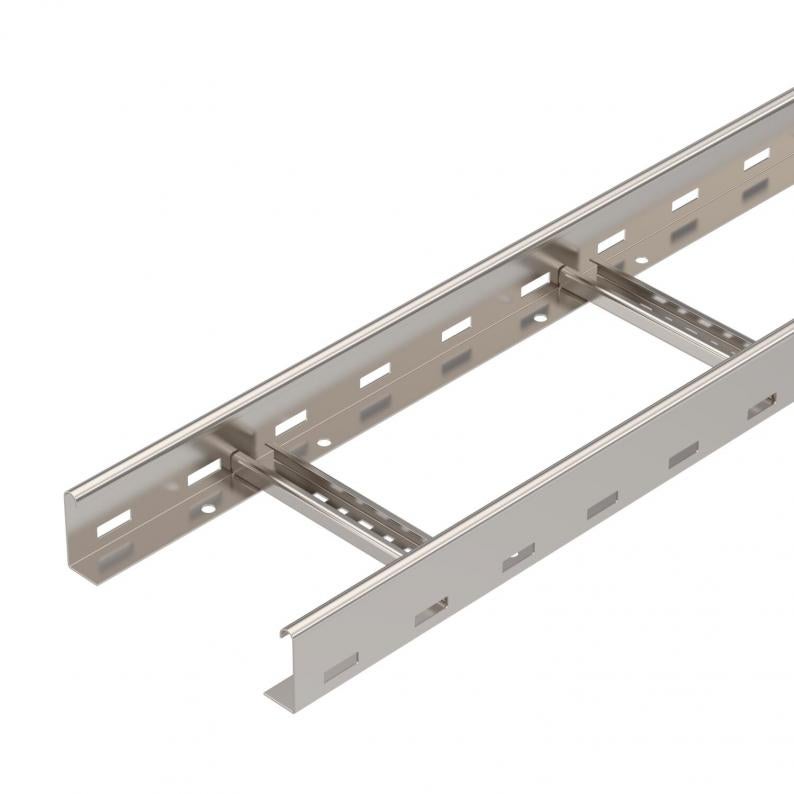

Echelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 60 mm, avec échelons NS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

L'échelle à câbles est livrée repliée.

Vous trouverez la bride de fixation rapide adaptée de type BS-H... dans la section des systèmes d'échelles verticales.

  • Atténuation magnétique du blindage
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Déclaration de conformité UKCA
  • Échelles à câbles, hauteur d'aile 60 mm
  • Déclaration environnementale de produits (EPD)
  • Empreinte CO₂ (PCF)

Données techniques

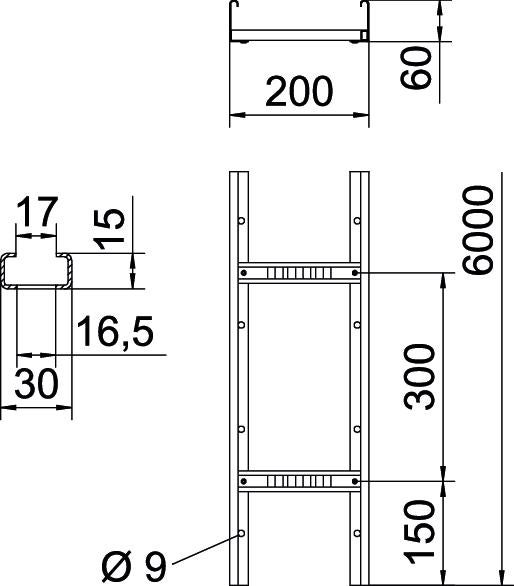

Dimensions

Longueur6000 mm
Largeur200 mm
Hauteur60 mm
Cote B200 mm
Fente de l’échelon16,50

Caractéristiques techniques

Maintien en fonctionnon
Perforation latéraleoui
Modèle longue portéenon
Section utile98 cm²
Acier inoxydable, teintnon
Section utile9800 mm²
Écart entre échelons300 mm
Modèle des échelonsProfilé perforé
Modèle de longeron latéralprofilé plat
Fixation des échelonsà rivets aveugles
Dimensions60x200x6000
Conformité ROHSoui
Épaisseur de longeron1,5 mm
Dimension60x200x6000
Surfacenu, traité
MatériauAcier inoxydable 1.4571
Couleuracier inoxydable
Série de produitSérie LG

Charges

Distance entre supports 1,5m3,1 kN/m
Distance entre supports 2,0m2,25 kN/m
Distance entre supports 2,5m1,5 kN/m
Distance entre supports 3,0m1,1 kN/m
Distance entre supports 3,5m0,75 kN/m
Distance entre support 4,0m0,45 kN/m
Distance entre supports 4,5m0,3 kN/m
Distance entre support 5,0m0,15 kN/m
Diagramme de charge échelle à câbles type LG 60 VS

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme

Portée en m

Déflexion de l'aile en mm avec kN/m autorisé

Schéma de charge pour le procédé de contrôle

Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm

Courbe de déflexion de l'aile en fonction de l'écartement

Données environnementales

Empreinte CO2 (GWP) du berceau à la porte13,6246 kg CO2e / 1 Mètre
CO₂ Footprint (GWP)13,6246 kg CO₂e
Date de détermination valeur CO22025-05-14T00:00:00.000+0200
Declared UnitMètre
Declared Unit Quantity1
EPD Verifiedoui
Date d’expiration EPD10.07.2029
Numéro de déclaration EPDEPD-KTO-17.0
Standard EPD / Standard LCA (normes)DIN EN ISO 14025,EN 15804 + A2

Accessoires

Accessoires système
Type
DRL 200 A4

Unité de vente minimale : 3 m

m

Réf. article 6208835

Éclisses droites A4
Type
LVG 60 A4

Unité de vente minimale : 10 Pièce

Pièce

Réf. article 6208932

Éclisse articulée A4
Type
LGVG 60 A4

Unité de vente minimale : 10 Pièce

Pièce

Téléchargements

0 sélectionné

Fiche technique (1)
Catalogues et brochures (4)
Déclarations (5)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (1)

Variantes

Largeur
LG 620 VS6 A4
Réf. article
6101200
Longueur
6000
Largeur
200
Maintien en fonction
non
Épaisseur de longeron
1,5
Surface
nu, traité
Matériau
Acier inoxydable 1.4571
LG 630 VS6 A4
Réf. article
6101208
Longueur
6000
Largeur
300
Maintien en fonction
non
Épaisseur de longeron
1,5
Surface
nu, traité
Matériau
Acier inoxydable 1.4571
LG 640 VS6 A4
Réf. article
6101216
Longueur
6000
Largeur
400
Maintien en fonction
non
Épaisseur de longeron
1,5
Surface
nu, traité
Matériau
Acier inoxydable 1.4571
LG 650 VS6 A4
Réf. article
6101223
Longueur
6000
Largeur
500
Maintien en fonction
non
Épaisseur de longeron
1,5
Surface
nu, traité
Matériau
Acier inoxydable 1.4571
LG 660 VS6 A4
Réf. article
6101232
Longueur
6000
Largeur
600
Maintien en fonction
non
Épaisseur de longeron
1,5
Surface
nu, traité
Matériau
Acier inoxydable 1.4571
