Échelle à câbles LG 60, 6 m VS FT
Type LG 620 VS 6 FT
Réf. article 6208650
EAN 4012195064329
Réf. article / Type
Longueur
Largeur
Maintien en fonction
Épaisseur de longeron
Unité de vente minimale : 6 m
6m
m
Description

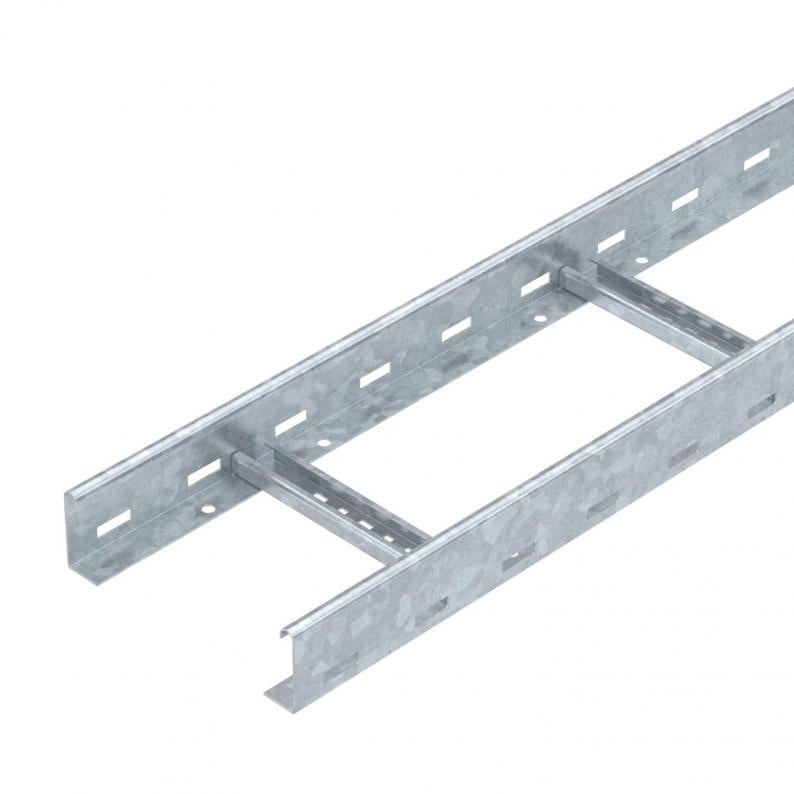

Echelle à câbles avec longeron latéral perforé d'une hauteur d'aile de 60 mm, avec échelons NS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
L'échelle à câbles est livrée repliée.
Vous trouverez la bride de fixation adaptée de type 2056 dans la section des systèmes d'échelles verticales.
Données techniques
Dimensions
| Longueur | 6000 mm |
|---|---|
| Largeur | 200 mm |
| Hauteur | 60 mm |
| Cote B | 200 mm |
| Fente de l’échelon | 16,50 |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | non |
| Section utile | 98 cm² |
| Acier inoxydable, teint | non |
| Section utile | 9800 mm² |
| Écart entre échelons | 300 mm |
| Modèle des échelons | Profilé perforé |
| Modèle de longeron latéral | profilé plat |
| Fixation des échelons | à rivets aveugles |
| Dimensions | 60x200x6000 |
| Conformité ROHS | oui |
| Épaisseur de longeron | 1,5 mm |
| Dimension | 60x200x6000 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Protection contre l'incendie | Sécurité de fonctionnement structure porteuse normalisée |
| Série de produit | Série LG |
Charges
| Distance entre supports 1,5m | 3,1 kN/m |
|---|---|
| Distance entre supports 2,0m | 2,25 kN/m |
| Distance entre supports 2,5m | 1,5 kN/m |
| Distance entre supports 3,0m | 1,1 kN/m |
| Distance entre supports 3,5m | 0,75 kN/m |
| Distance entre support 4,0m | 0,45 kN/m |
| Distance entre supports 4,5m | 0,3 kN/m |
| Distance entre support 5,0m | 0,15 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 6,1866 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 6,1866 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (5)
Certificats (5)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de longeron
Surface
Matériau
Réf. article
LG 620 VS 6 FT
6000
200
oui
1,5
galvanisé à chaud par trempage
Acier
6208650
LG 630 VS 6 FT
6000
300
oui
1,5
galvanisé à chaud par trempage
Acier
6208653
LG 640 VS 6 FT
6000
400
oui
1,5
galvanisé à chaud par trempage
Acier
6208656
LG 650 VS 6 FT
6000
500
non
1,5
galvanisé à chaud par trempage
Acier
6208659
LG 660 VS 6 FT
6000
600
non
1,5
galvanisé à chaud par trempage
Acier
6208661
