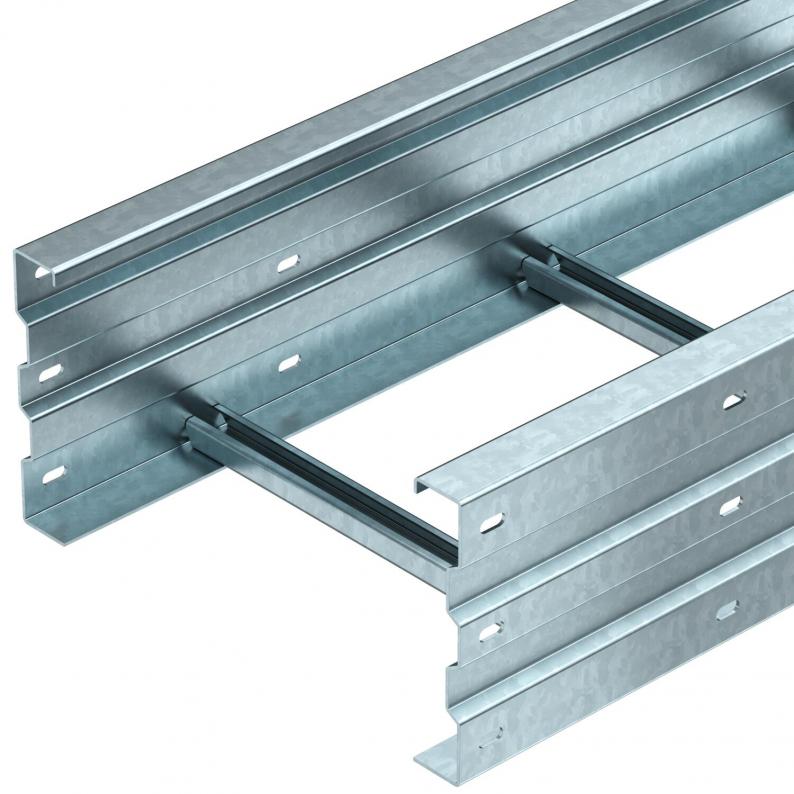

Échelle à câbles longue portée WKL 200 FT
Unité de vente minimale : 6 m
m
Description
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Les raccords droits WRV 200 doivent être commandés séparément en quantités nécessaires.
Données techniques

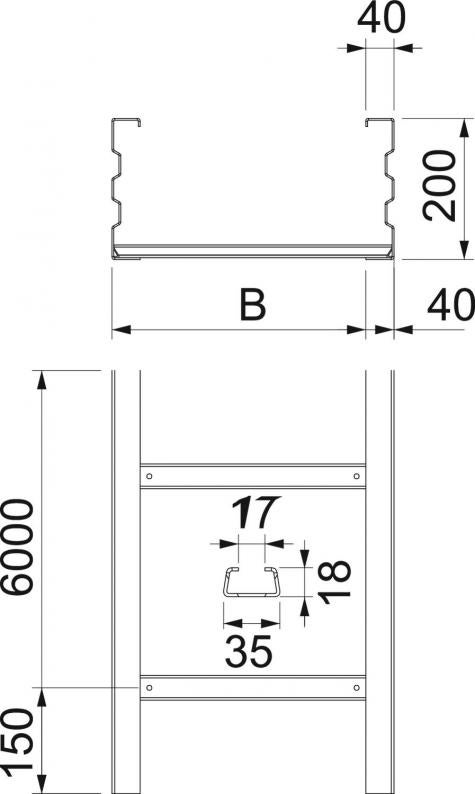

Dimensions
| Longueur | 6000 mm |
|---|---|
| Largeur | 300 mm |
| Hauteur | 200 mm |
| Cote L | 6000 mm |
| Cote B | 300 mm |
| Fente de l’échelon | 17,00 |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | oui |
| Section utile | 524 cm² |
| Acier inoxydable, teint | non |
| Section utile | 52400 mm² |
| Modèle des échelons | Profilé non perforé |
| Fixation des échelons | soudé |
| Dimensions | 200x300 |
| Conformité ROHS | oui |
| Épaisseur de longeron | 2,5 mm |
| Dimension | 200x300x6000 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Série de produit | WKL-Serie |
Charges
| Distance par rapport au support 6,0m | 3 kN/m |
|---|---|
| Distance par rapport au support 7,0m | 2,5 kN/m |
| Distance par rapport au support 8,0m | 2 kN/m |
| Distance par rapport au support 9,0m | 1,4 kN/m |
| Distance entre supports 10,0m | 1 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 27,6248 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 27,6248 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
WRWV 200 I FT
6232612
Unité de vente minimale : 4 Pièce
Pièce
WRWV 200 A FT
6232604
Unité de vente minimale : 4 Pièce
Pièce
WRWV 200 V FT
6232663
Unité de vente minimale : 4 Pièce
Pièce
Réf. article 6232612
Raccord d'angle 45°, horizontal, longeron intérieur 200 FTUnité de vente minimale : 4 Pièce
Pièce
Réf. article 6232604
Raccord d'angle 45°, horizontal, extérieur 200 FTUnité de vente minimale : 4 Pièce
Pièce
