Échelle à câbles longue portée WKLG 110 FS
Type WKLG 1140 FS
Réf. article 6311016
EAN 4012196883158
Réf. article / Type
Longueur
Largeur
Épaisseur de longeron
Unité de vente minimale : 6 m
6m
m
Description

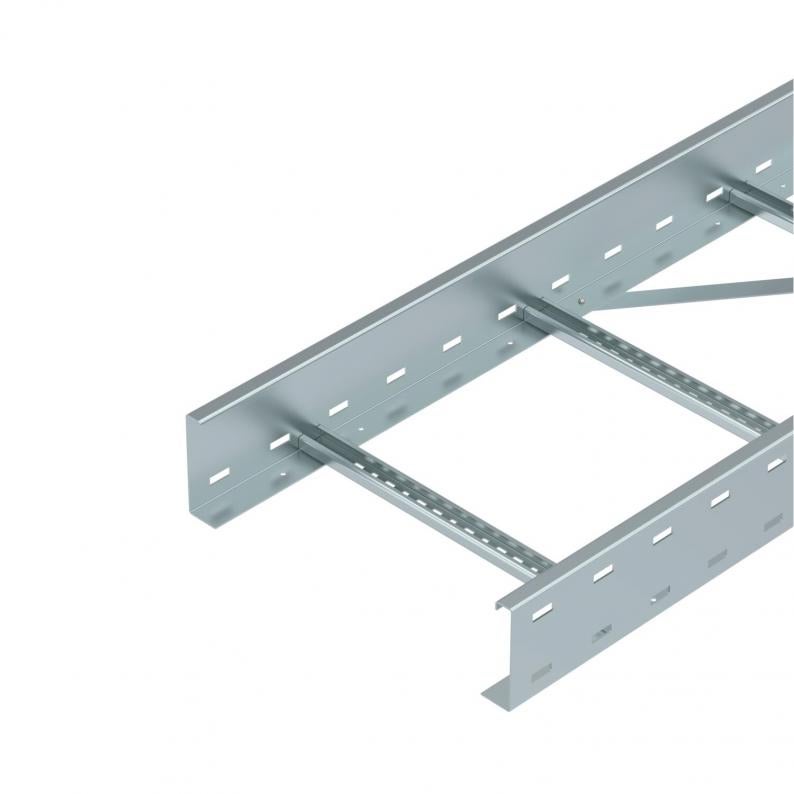

Échelle à câbles longue portée d'une hauteur latérale de 110 mm, avec longeron perforé. Fixation de câbles et conduits avec les colliers de fixation de type 2056
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Les éclisses droites type WRVL 110 doivent être commandées séparément dans les quantités requises.
Données techniques

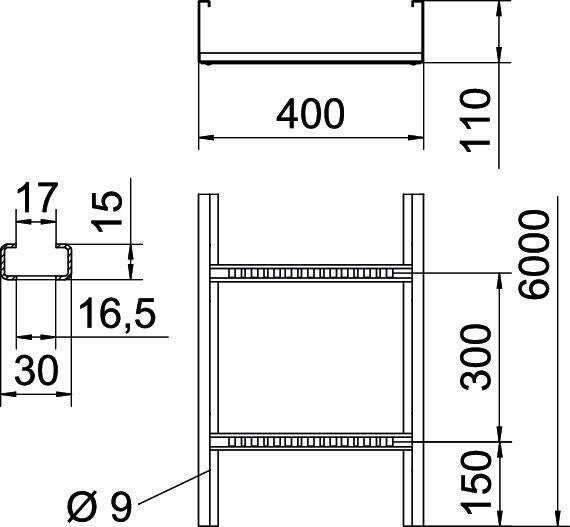

Dimensions
| Longueur | 6000 mm |
|---|---|
| Largeur | 400 mm |
| Hauteur | 110 mm |
| Cote L | 6000 mm |
| Cote B | 400 mm |
| Fente de l’échelon | 17,00 |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | oui |
| Section utile | 376 cm² |
| Acier inoxydable, teint | non |
| Section utile | 37600 mm² |
| Modèle des échelons | Profilé perforé |
| Modèle de longeron latéral | Profilé (ouvert) |
| Fixation des échelons | à rivets pleins |
| Dimensions | 110 x 400 |
| Conformité ROHS | oui |
| Épaisseur de longeron | 2 mm |
| Dimension | 110x400x6000 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Série de produit | Série WKLG |
Charges
| Distance entre supports 3,0m | 2,9 kN/m |
|---|---|
| Distance entre supports 3,5m | 2,48 kN/m |
| Distance entre support 4,0m | 2,1 kN/m |
| Distance entre supports 4,5m | 1,78 kN/m |
| Distance entre support 5,0m | 1,5 kN/m |
| Distance par rapport au support 6,0m | 1 kN/m |
| Distance par rapport au support 7,0m | 0,7 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 14,7278 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 14,7278 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6227449
Couvercle avec verrou tournant FSType
WDRL 1116 40 FS
Unité de vente minimale : 3 m
3m
m
Réf. article 6091377
Raccord coudé 110 FSType
WRWVK 110 FS
Unité de vente minimale : 2 Pièce
2Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (5)
Certificats (1)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de longeron
Réf. article
WKLG 1120 FS
6000
200
non
2
6311008
WKLG 1130 FS
6000
300
non
2
6311012
WKLG 1140 FS
6000
400
non
2
6311016
WKLG 1150 FS
6000
500
non
2
6311020
WKLG 1160 FS
6000
600
non
2
6311024
Largeur
WKLG 1120 FS
Réf. article
6311008
Longueur
6000
Largeur
200
Maintien en fonction
non
Épaisseur de longeron
2
WKLG 1130 FS
Réf. article
6311012
Longueur
6000
Largeur
300
Maintien en fonction
non
Épaisseur de longeron
2
WKLG 1140 FS
Réf. article
6311016
Longueur
6000
Largeur
400
Maintien en fonction
non
Épaisseur de longeron
2
WKLG 1150 FS
Réf. article
6311020
Longueur
6000
Largeur
500
Maintien en fonction
non
Épaisseur de longeron
2
WKLG 1160 FS
Réf. article
6311024
Longueur
6000
Largeur
600
Maintien en fonction
non
Épaisseur de longeron
2
