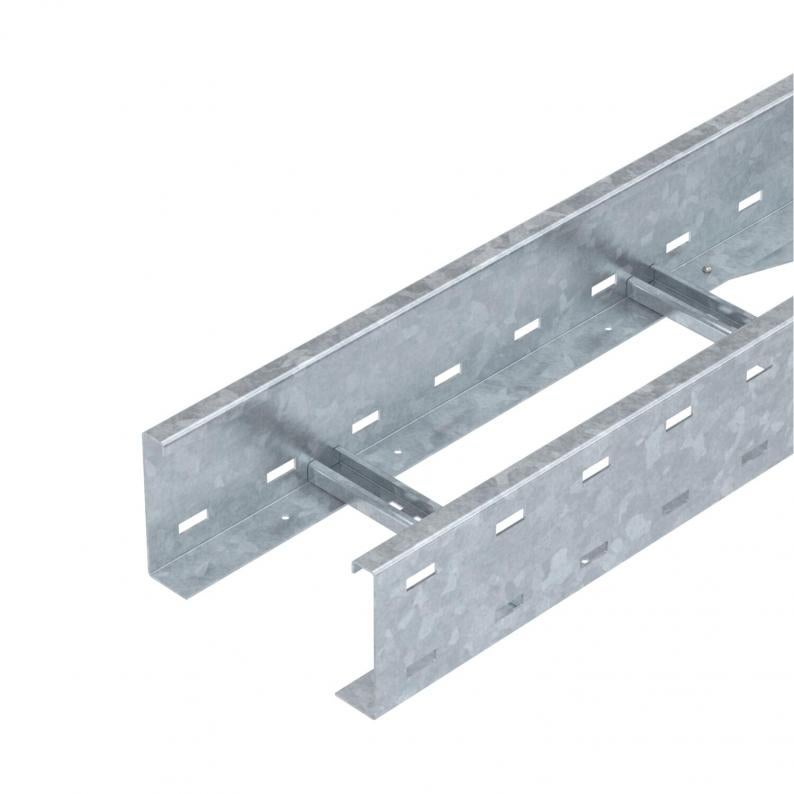

Échelle à câbles longue portée WKLG 110 FT
Type WKLG 1120 FT
Réf. article 6311059
EAN 4012196883332
Réf. article / Type
Longueur
Largeur
Épaisseur de longeron
Unité de vente minimale : 6 m
6m
m
Description
Échelle à câbles longue portée d'une hauteur latérale de 110 mm, avec longeron perforé. Fixation de câbles et conduits avec les colliers de fixation de type 2056
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Les éclisses droites type WRVL 110 doivent être commandées séparément dans les quantités requises.
Données techniques

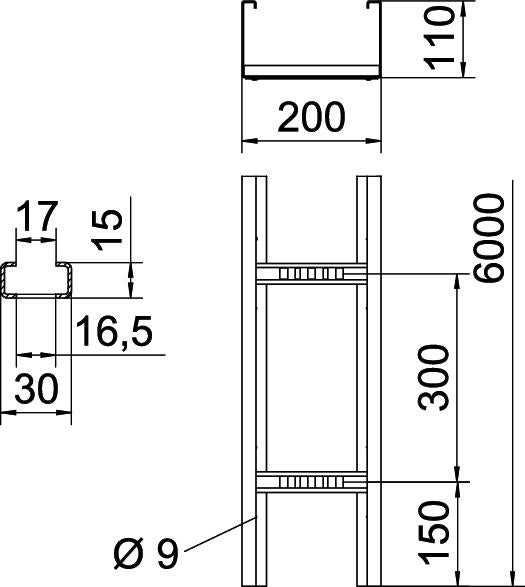

Dimensions
| Longueur | 6000 mm |
|---|---|
| Largeur | 200 mm |
| Hauteur | 110 mm |
| Cote L | 6000 mm |
| Cote B | 200 mm |
| Fente de l’échelon | 17,00 |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | oui |
| Section utile | 186 cm² |
| Acier inoxydable, teint | non |
| Section utile | 18600 mm² |
| Modèle des échelons | Profilé perforé |
| Modèle de longeron latéral | Profilé (ouvert) |
| Fixation des échelons | à rivets pleins |
| Dimensions | 110 x 200 |
| Conformité ROHS | oui |
| Épaisseur de longeron | 2 mm |
| Dimension | 110x200x6000 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Série de produit | Série WKLG |
Charges
| Distance entre supports 3,0m | 2,5 kN/m |
|---|---|
| Distance entre supports 3,5m | 1,98 kN/m |
| Distance entre support 4,0m | 1,6 kN/m |
| Distance entre supports 4,5m | 1,31 kN/m |
| Distance entre support 5,0m | 1,1 kN/m |
| Distance par rapport au support 6,0m | 0,8 kN/m |
| Distance par rapport au support 7,0m | 0,4 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 12,6394 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 12,6394 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
Réf. article 6227600
Couvercle avec verrou tournant DDType
WDRL 1116 20 DD
Unité de vente minimale : 3 m
3m
m
Réf. article 6310398
Embout de protectionType
SKHW 110 OR
Unité de vente minimale : 20 Paire
20Paire
Paire
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (5)
Certificats (1)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de longeron
Réf. article
WKLG 1120 FT
6000
200
non
2
6311059
WKLG 1130 FT
6000
300
non
2
6311063
WKLG 1140 FT
6000
400
non
2
6311067
WKLG 1150 FT
6000
500
non
2
6311071
WKLG 1160 FT
6000
600
non
2
6311075
