Échelle à câbles longue portée WKLG 160 FS

Échelle à câbles longue portée WKLG 160 FS

Type WKLG 1620 FS
Réf. article 6227023
EAN 4012196169092
Afficher toutes les variantes
Réf. article / Type
Longueur
Largeur
Épaisseur de longeron

Unité de vente minimale : 6 m

m

Description

Échelle à câbles longue portée avec longeron latéral perforé d'une hauteur latérale de 160 mm. Fixation de câbles et conduits avec les colliers de fixation de type 2056
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Les éclisses droites WRV 160 doivent être commandées séparément en quantités nécessaires.

  • Atténuation magnétique du blindage
  • Underwriters Laboratories Inc., États-Unis & Canada
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Déclaration de conformité UKCA
  • Echelles à câbles longue portée, hauteur latérale 160 mm
  • Ouverture : 16-17 mm
  • Déclaration environnementale de produits (EPD)
  • Empreinte CO₂ (PCF)

Données techniques

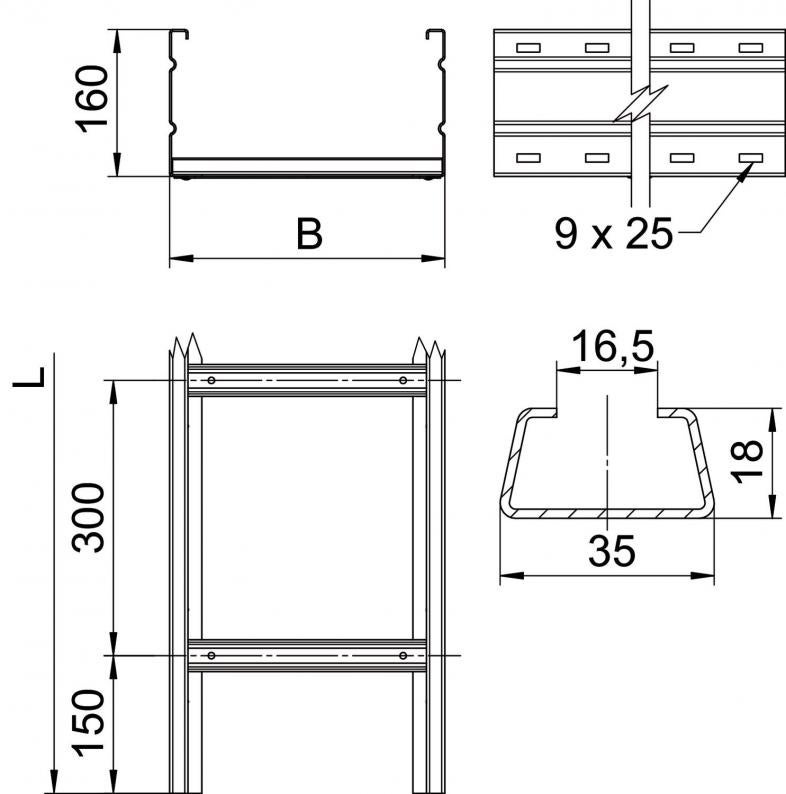

Dimensions

Longueur6000 mm
Largeur200 mm
Hauteur160 mm
Cote L6000 mm
Cote B200 mm
Fente de l’échelon16,50

Caractéristiques techniques

Maintien en fonctionnon
Perforation latéraleoui
Modèle longue portéeoui
Section utile282 cm²
Acier inoxydable, teintnon
Section utile28200 mm²
Modèle des échelonsProfilé non perforé
Fixation des échelonsà rivets pleins
Dimensions160 x 200
Conformité ROHSoui
Épaisseur de longeron2 mm
Dimension160x200x6000
Surfacegalvanisé par bande
MatériauAcier
Couleurzinc
Série de produitSérie WKLG

Charges

Distance entre supports 3,0m2,9 kN/m
Distance entre supports 3,5m2,59 kN/m
Distance entre support 4,0m2,3 kN/m
Distance entre supports 4,5m2,04 kN/m
Distance entre support 5,0m1,8 kN/m
Distance par rapport au support 6,0m1,4 kN/m
Distance par rapport au support 7,0m1 kN/m
Distance par rapport au support 8,0m0,7 kN/m
Diagramme de charge de l'échelle à câbles longue portée WKLG 160

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme

Portée en m

Déflexion de l'aile en mm avec kN/m autorisé

Schéma de charge pour le procédé de contrôle

Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm

Courbe de déflexion de l'aile en fonction de l'écartement

Données environnementales

Empreinte CO2 (GWP) du berceau à la porte17,6987 kg CO2e / 1 Mètre
CO₂ Footprint (GWP)17,6987 kg CO₂e
Date de détermination valeur CO22025-05-14T00:00:00.000+0200
Declared UnitMètre
Declared Unit Quantity1
EPD Verifiedoui
Date d’expiration EPD10.07.2029
Numéro de déclaration EPDEPD-KTO-17.0
Standard EPD / Standard LCA (normes)DIN EN ISO 14025,EN 15804 + A2

Accessoires

Accessoires système
Type
WDRL 1116 20 FS

Unité de vente minimale : 3 m

m

Réf. article 6227708

Raccord droit FS
Type
WRVL 160 FS

Unité de vente minimale : 2 Pièce

Pièce

Réf. article 6227832

Raccord coudé 160 FS
Type
WRWVK 160 FS

Unité de vente minimale : 2 Pièce

Pièce

Téléchargements

0 sélectionné

Fiche technique (1)
Déclarations (5)
Certificats (1)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (2)

Variantes

Largeur
WKLG 1620 FS
Réf. article
6227023
Longueur
6000
Largeur
200
Maintien en fonction
non
Épaisseur de longeron
2
WKLG 1630 FS
Réf. article
6227031
Longueur
6000
Largeur
300
Maintien en fonction
non
Épaisseur de longeron
2
WKLG 1640 FS
Réf. article
6227058
Longueur
6000
Largeur
400
Maintien en fonction
non
Épaisseur de longeron
2
WKLG 1650 FS
Réf. article
6227066
Longueur
6000
Largeur
500
Maintien en fonction
non
Épaisseur de longeron
2
WKLG 1660 FS
Réf. article
6227074
Longueur
6000
Largeur
600
Maintien en fonction
non
Épaisseur de longeron
2
