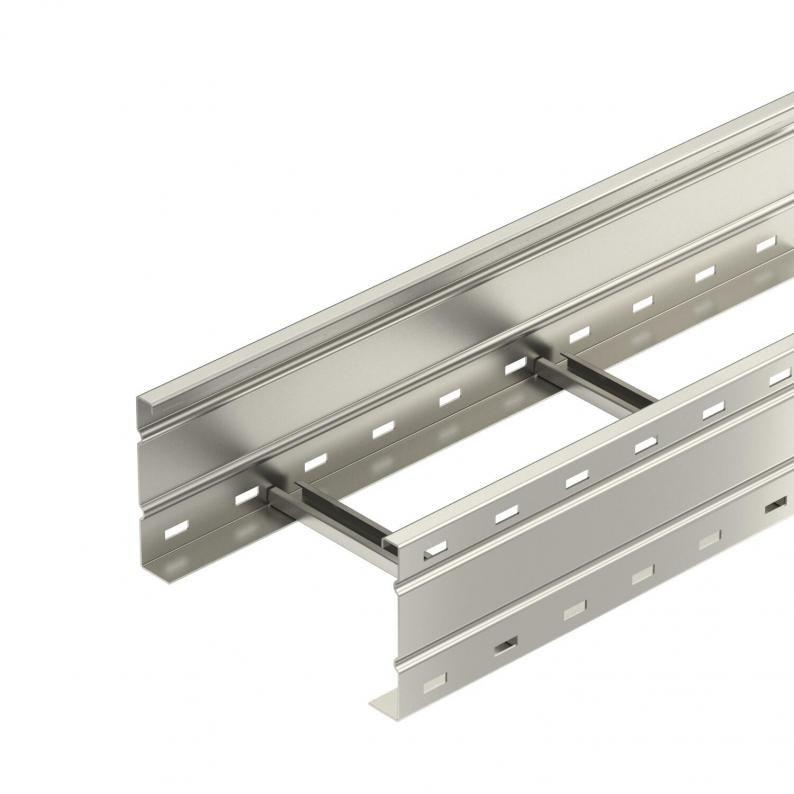

Échelle de câbles longue portée WKLG 160 A4
Type WKLG 1630 A4
Réf. article 6227172
EAN 4012195909996
Réf. article / Type
Longueur
Largeur
Épaisseur de longeron
Unité de vente minimale : 6 m
6m
m
Description
Échelle à câbles longue portée avec longeron perforé d'une hauteur latérale de 160 mm. Fixation de câbles et conduits avec les colliers de fixation de type 2056
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Les raccords droits WRV 160 doivent être commandées séparément en quantités requises.
Données techniques
Dimensions
| Longueur | 6000 mm |
|---|---|
| Largeur | 300 mm |
| Hauteur | 160 mm |
| Cote L | 6000 mm |
| Cote B | 300 mm |
| Fente de l’échelon | 16,50 |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | oui |
| Section utile | 427 cm² |
| Acier inoxydable, teint | non |
| Section utile | 42700 mm² |
| Modèle des échelons | Profilé non perforé |
| Modèle de longeron latéral | Profilé (ouvert) |
| Fixation des échelons | à rivets pleins |
| Conformité ROHS | oui |
| Épaisseur de longeron | 2 mm |
| Dimension | 160x300x6000 |
| Surface | nu, traité |
| Matériau | Acier inoxydable 1.4571 |
| Couleur | acier inoxydable |
| Série de produit | Série WKLG |
Charges
| Distance entre supports 3,0m | 2,9 kN/m |
|---|---|
| Distance entre supports 3,5m | 2,59 kN/m |
| Distance entre support 4,0m | 2,3 kN/m |
| Distance entre supports 4,5m | 2,04 kN/m |
| Distance entre support 5,0m | 1,8 kN/m |
| Distance par rapport au support 6,0m | 1,4 kN/m |
| Distance par rapport au support 7,0m | 1 kN/m |
| Distance par rapport au support 8,0m | 0,7 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 38,3291 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 38,3291 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires de montage
Accessoires système
Article
Type
Réf. article
Quantité
KS KL A2
6062284
Unité de vente minimale : 30 Pièce
30Pièce
Pièce
Réf. article 6062284
Pièce de serrage pour fixation du séparateur A2Type
KS KL A2
Unité de vente minimale : 30 Pièce
30Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (1)
Déclarations (5)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (2)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de longeron
Réf. article
WKLG 1620 A4
6000
200
non
2
6227170
WKLG 1630 A4
6000
300
non
2
6227172
WKLG 1640 A4
6000
400
non
2
6227174
WKLG 1650 A4
6000
500
non
2
6227176
WKLG 1660 A4
6000
600
non
2
6227178
Largeur
WKLG 1620 A4
Réf. article
6227170
Longueur
6000
Largeur
200
Maintien en fonction
non
Épaisseur de longeron
2
WKLG 1630 A4
Réf. article
6227172
Longueur
6000
Largeur
300
Maintien en fonction
non
Épaisseur de longeron
2
WKLG 1640 A4
Réf. article
6227174
Longueur
6000
Largeur
400
Maintien en fonction
non
Épaisseur de longeron
2
WKLG 1650 A4
Réf. article
6227176
Longueur
6000
Largeur
500
Maintien en fonction
non
Épaisseur de longeron
2
WKLG 1660 A4
Réf. article
6227178
Longueur
6000
Largeur
600
Maintien en fonction
non
Épaisseur de longeron
2
