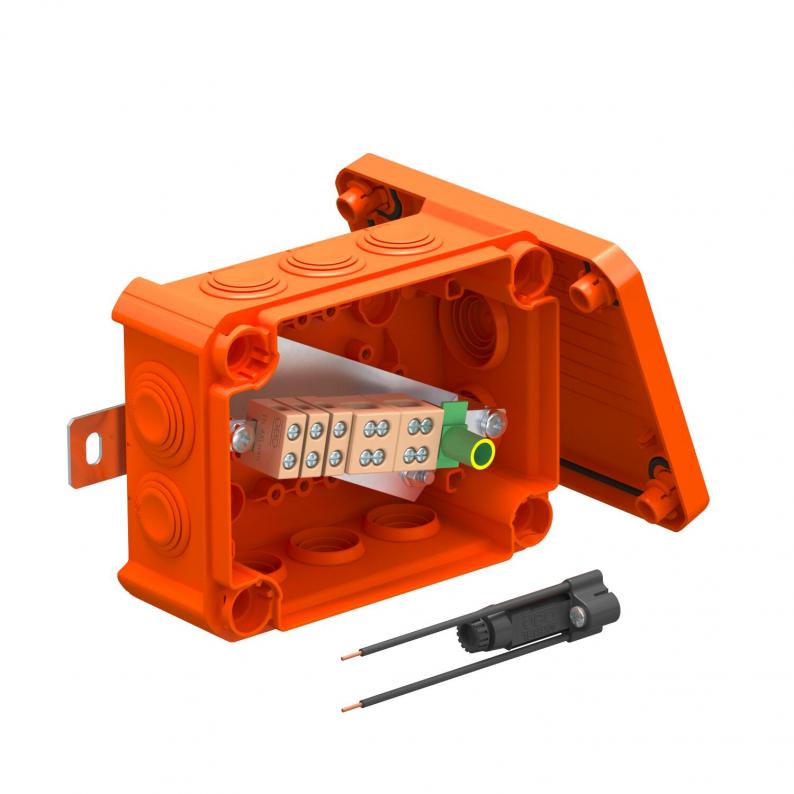

FireBox T100ED with external fastening and fuse holder
Type T100ED 06AF
|Réf. article 7205752
|EAN 4012196812288
Réf. article / Type
Dimension intérieure
Nombre d'entrées
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Boîte de dérivation avec un porte-fusible et des embouts à gradins souples. Espace de câblage suffisant grâce à une unité de raccordement disposée en diagonal avec bornes céramiques entièrement prémontées et résistant à des températures élevées. Borne de mise à la terre identifiée vert/jaune. Fixation à des pattes extérieures accessibles. Homologation pour installations de câbles avec sécurité de fonctionnement électrique selon la norme DIN 4102 partie 12 dans les classes E30, E60 et E90. Les bornes en céramique ont été testées selon DIN EN 60998-2-1:2004.
Fourni avec 2 vis d'ancrage MMSplus P 6x35.
Fourni avec 2 vis d'ancrage MMSplus P 6x35.
Données techniques

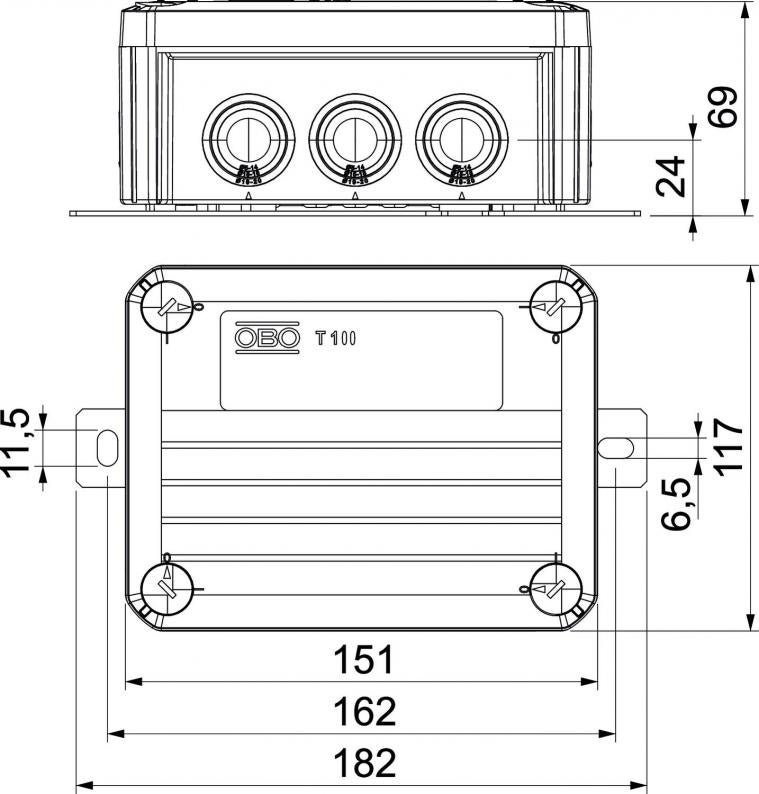

Dimensions
| Longueur | 150 mm |
|---|---|
| Largeur | 116 mm |
| Hauteur | 67 mm |
| Dimension intérieure | 136x102x57 mm |
| Cote L | 150 mm |
| Cote B | 116 mm |
| Dimension H | 67 mm |
| Cote L1 | 162 mm |
| Cote L2 | 182 mm |
Caractéristiques techniques
| Anti-chocs | non |
|---|---|
| Sans halogène | oui |
| Nombre d'entrées | 10 |
| Nombre de bornes | 6 |
| Entrée par l'arrière | non |
| Couvercle transparent | non |
| Indice de protection | IP66 |
| Tension nominale | 660 V |
| Emboîtable | non |
| Avec couvercle | oui |
| Fixation avec rattrapage d'aplomb | non |
| Pour zone explosive | sans |
| Tension d'isolation de mesure Ui | 690 V |
| Maintien en fonction | E 90 |
| Modèle testé antidéflagrant | non |
| Type du passage sur le boîtier | Membrane graduelle à découper |
| Avec blindage | non |
| Résistant aux intempéries | non |
| Pour zone explosive gaz | sans |
| Pour zone explosive poussières | sans |
| Section nominale min. | 1,5 mm² |
| Section nominale max. | 6 mm² |
| forme | rectangulaire |
| Équipement | Borne |
| Couvercle | non transparent |
| Fixation du couvercle | vissé |
| Conformité ROHS | sauf |
| Dimension | 150x116x67 |
| Matériau | Polypropylène |
| Couleur | orangé pastel ; RAL 2003 |
| Borne individuelle | 3 |
| Doubles bornes | 2 |
| Borne de protection | 1 |
| Série de produit | FireBox série T |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,6913 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,6913 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
KS-E DE
7205423
Unité de vente minimale : 10 Pièce
10Pièce
Pièce
Réf. article 7205570
Porte-fusible pour FireBox TType
TE-FH 520
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7205703
Borne en céramique, doubleType
TK 06-2
Unité de vente minimale : 5 Pièce
5Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (5)
Déclarations (2)
Certificats (3)
Instructions et aides (1)
Images du produit (2)
Variantes
Type
Dimension intérieure
Nombre d'entrées
Indice de protection
Couleur
Réf. article
T100ED 06AF
136x102x57
10
IP66
orangé pastel ; RAL 2003
7205752
T160ED 10AF
176x135x67
12
IP66
orangé pastel ; RAL 2003
7205754
T250ED 16AF
225x173x86
IP66
orangé pastel ; RAL 2003
7205756
Dimension intérieure
Nombre d'entrées
T100ED 06AF
Réf. article
7205752
Dimension intérieure
136x102x57
Nombre d'entrées
10
Indice de protection
IP66
Couleur
orangé pastel ; RAL 2003
T160ED 10AF
Réf. article
7205754
Dimension intérieure
176x135x67
Nombre d'entrées
12
Indice de protection
IP66
Couleur
orangé pastel ; RAL 2003
T250ED 16AF
Réf. article
7205756
Dimension intérieure
225x173x86
Indice de protection
IP66
Couleur
orangé pastel ; RAL 2003
