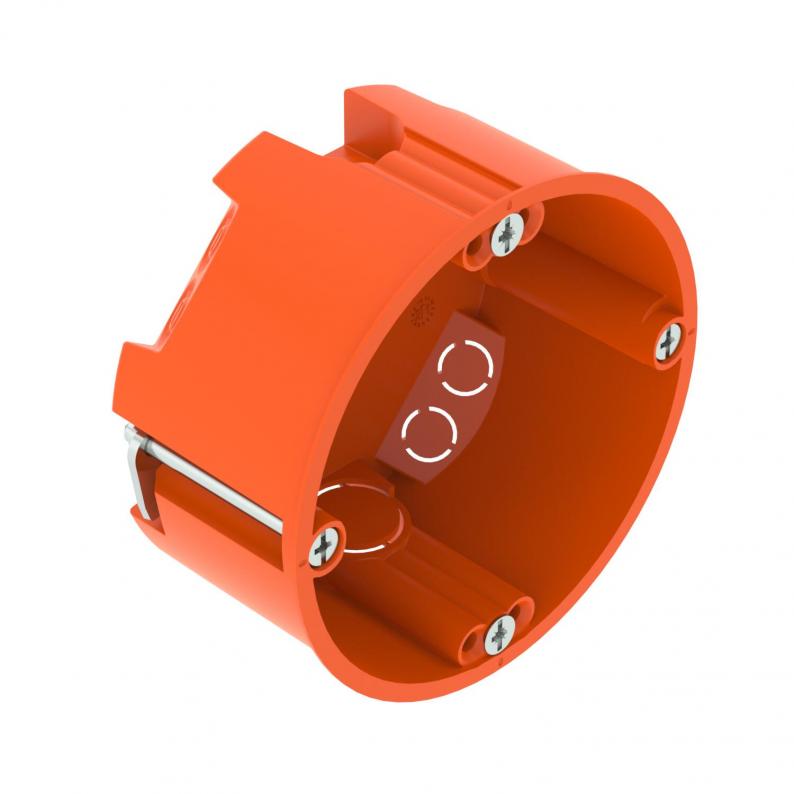

HW Boîtier d'appareillage pour mur creux 35
Type HG 35
Réf. article 2003800
EAN 4012196687060
Réf. article / Type
2003800 / HG 35
Hauteur
35 mm
Diamètre de fraisage
68 mm
Diamètre
68 mm
Nombre d'entrées
6
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
Description
Boîtier d'appareillage pour mur creux à utiliser dans des murs creux d'une profondeur de pose d'au moins 35 mm et une épaisseur de panneau de 5 à 28 mm.
• 2 x 3 bossages pour vis
• vis de montage, languettes de serrage
• 4 entrées pour câbles NYM 3 x 1,5 mm²
• 2 entrées pour câbles NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• Connexion avec d'autres boîtiers d'appareillage réf. HG 35 par le biais de manchons de raccord réf. ZH 11-V
• Accessoires fournis : 10 x manchons de raccord réf. ZH 11-V
Testé selon DIN EN 60670-1, DIN EN 60670-22 et DIN 49073-1.
• 2 x 3 bossages pour vis
• vis de montage, languettes de serrage
• 4 entrées pour câbles NYM 3 x 1,5 mm²
• 2 entrées pour câbles NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• Connexion avec d'autres boîtiers d'appareillage réf. HG 35 par le biais de manchons de raccord réf. ZH 11-V
• Accessoires fournis : 10 x manchons de raccord réf. ZH 11-V
Testé selon DIN EN 60670-1, DIN EN 60670-22 et DIN 49073-1.
Données techniques
Dimensions
| Hauteur | 35 mm |
|---|
Caractéristiques techniques
| Type de l’entrée | Câbles NYM et câbles informatiques |
|---|---|
| Anti-chocs | non |
| Nombre d'embouts | 1 |
| Diamètre de fraisage | 68 mm |
| Convient pour épaisseur de plaque min. | 5 mm |
| Convient pour épaisseur de plaque max. | 28 mm |
| Diamètre | 68 mm |
| Sans halogène | oui |
| Nombre d'entrées | 6 |
| Fixation de l'appareillage | Vis |
| Indice de protection | IP30 |
| Type du passage sur le boîtier | Entrée prédécoupée défonçable |
| Avec vis | oui |
| étanche à l'air | non |
| supports | Manchon de raccord |
| Section nominale min. | 1,5 mm² |
| Section nominale max. | 2,5 mm² |
| forme | rond |
| Couvercle | sans |
| Fixation du couvercle | Vis |
| Conformité ROHS | oui |
| Résistant aux flammes | selon la norme VDE 0471/IEC 60695 partie 2-11, température de test 850 °C |
| Entrées de câbles 3x2,5 mm² / 5x1,5 mm² | 2 |
| Entrées de câbles 3x1,5 mm² | 4 |

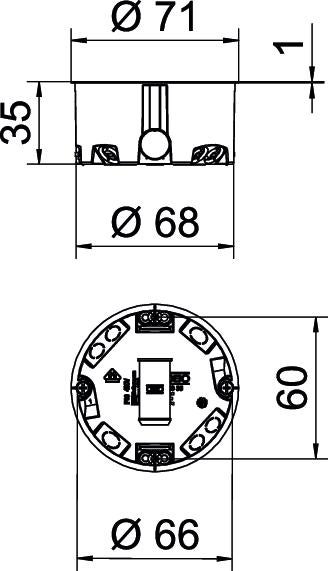

| Dimension | Ø68mm, H35mm |
| Matériau | Polypropylène |
| Couleur | orange |
| Tension | 400 V |
| Série de produit | Série WIN |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,064 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,064 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
