Kit de compensation en hauteur ASH 350-4 240

Type ASH 350-4 240

Réf. article 7410138

EAN 4012197364908

Fiche technique (PDF)

Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

7410138 / ASH 350-4 240

Hauteur de chape min.

160 mm

Hauteur de chape max.

240 mm

Unité de vente minimale : 1 Emb.

Emb.

Description

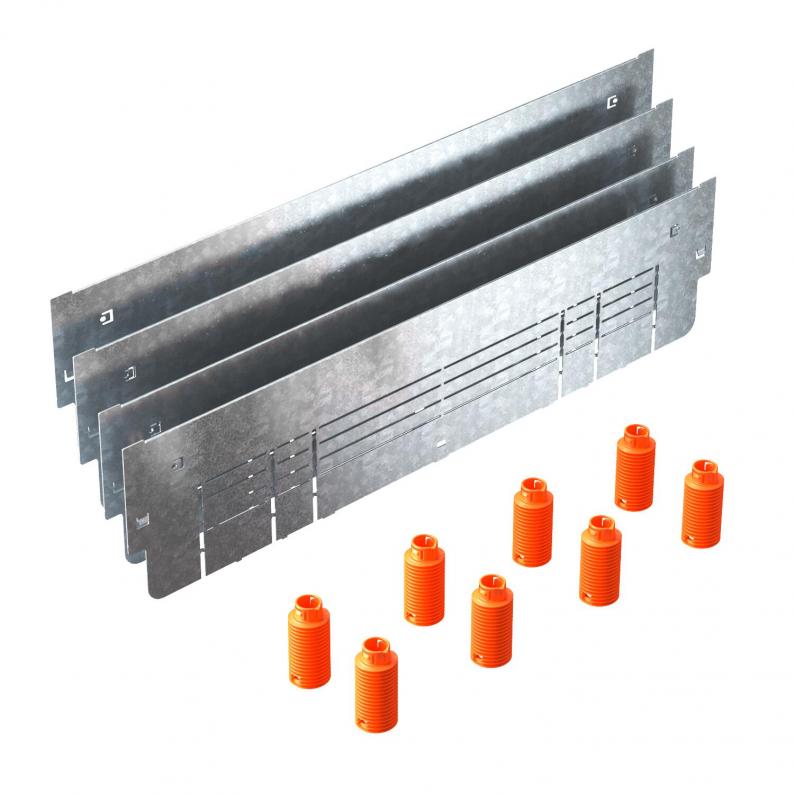

Kit de compensation de hauteur pour prise de sol sous chape UZD350-4 d’une hauteur de montage comprise entre 160 et 240 mm pour l’augmentation sur site des boîtes de tirage UZD.

Données techniques

Dimensions

Longueur	450 mm
Largeur	103 mm
Cote A	450 mm
Cote B	103 mm
Cote l	47,5 mm

Caractéristiques techniques

Hauteur de chape min.	160 mm
Hauteur de chape max.	240 mm
Plage de réglage min.	160 mm
Plage de réglage max.	240 mm
Hauteur de chape minimale	160
Compatible avec le conduit noyé dans la chape	oui
Compatible avec le conduit fermé affleurant avec la chape	non
Largeur de goulotte min.	190 mm
Largeur de goulotte max.	350 mm
Ouverture de montage pour réservoir en saillie	non
Possibilité d'installation du joint	non
Découplable	non
Tôle de fond	non
Convient pour goulotte noyée	non
Convient pour montage dans plancher technique	non
convient pour montage dans des faux-planchers	non
à encastrer affleurant avec le sol	non
pour raccord de tuyau	non
Conformité ROHS	oui
Modèle	carré
Dimension	450x103x46
Surface	galvanisé par bande
Matériau	Acier
Série de produit	Boîte de tirage sous plancher UZD

Données environnementales

Emballage intégralement composé de carton recyclé	oui

Empreinte CO2 (GWP) du berceau à la porte	3,3837 kg CO2e / 4 Pièce
CO₂ Footprint (GWP)	3,3837 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	4
