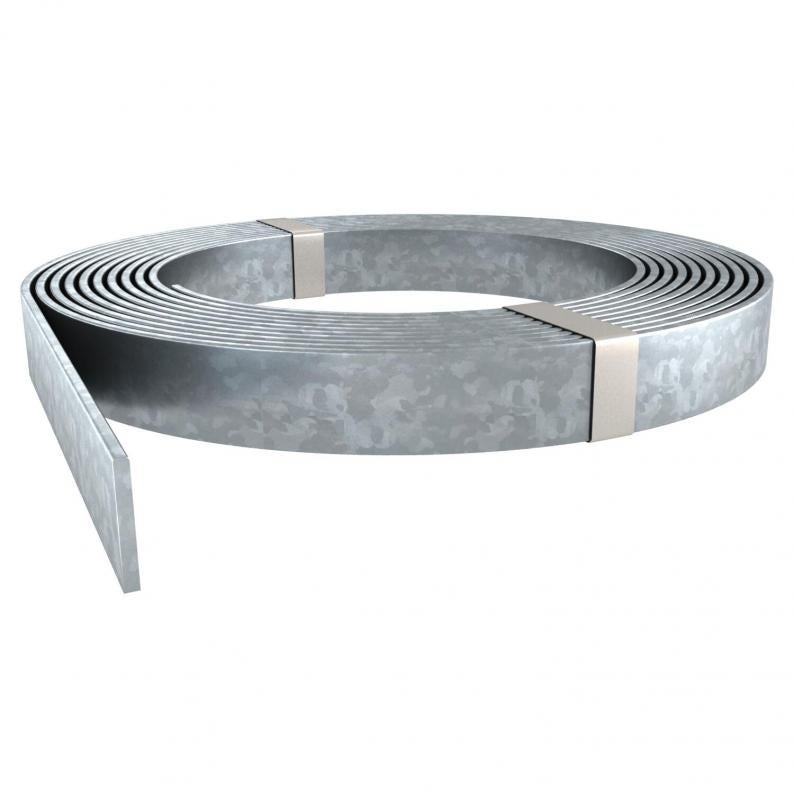

Méplat acier galvanisé
Type 5052 DIN 30X3.5
|Réf. article 5019347
|EAN 4012195680482
Réf. article / Type
Largeur
Hauteur
Unité de vente minimale : 60 m
60m
m
Description
• Utilisable comme conducteur et conducteur de mise à la terre selon DIN EN 62561-2 (VDE 0185-561-2)
• Correspond aux exigences de la norme VDE 0185-305 (CEI 62305)
• Couche de zinc : ≥ 500 g/m² (env. 70 µm en moyenne)
• Pour la protection contre la foudre, les installations de mise à la terre et la liaison équipotentielle en boucle
• Correspond aux exigences de la norme VDE 0185-305 (CEI 62305)
• Couche de zinc : ≥ 500 g/m² (env. 70 µm en moyenne)
• Pour la protection contre la foudre, les installations de mise à la terre et la liaison équipotentielle en boucle
Données techniques
Dimensions
| Largeur | 30 mm |
|---|---|
| Hauteur | 3,5 mm |
| Cote B | 30 mm |
| Dimension H | 3,5 mm |
Caractéristiques techniques
| Bague normale (env. kg) | 50 |
|---|---|
| Conformité ROHS | oui |
| Section | 105 mm² |
| Bague normale (env. m) | 60 |
| Dimension | 30x3,5mm |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Length tolerance ± | 5 % |
Accessoires
Accessoires de montage
Article
Type
Réf. article
Quantité
252 8-10 FT
5312310
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
252 8-10X16 FT
5312345
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
252 8-10XFL30 FT
5312655
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
253 10X16
5312809
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
255 30
5314518
Unité de vente minimale : 20 Pièce
20Pièce
Pièce
Réf. article 5312310
Raccord en croix avec plaque intermédiaire pour Rd 8-10 mm FTType
252 8-10 FT
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
Réf. article 5312345
Raccord en croix avec plaque intermédiaire pour Rd 8-10 x Rd 16 FTType
252 8-10X16 FT
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
Réf. article 5312604
Raccord en croix pour Rd 8-10 mmType
253 8X8
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (3)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Largeur
Hauteur
Réf. article
5052 DIN 20X2.5
20
2,5
5019340
5052 DIN 25X3
25
3
5019342
5052 DIN 30X3
30
3
5019344
5052 DIN 30X3.5
30
3,5
5019345
5052 DIN 30X3.5
30
3,5
5019347
5052 DIN 30X4
30
4
5019350
5052 DIN 40X4
40
4
5019355
5052 DIN 40X5
40
5
5019360
