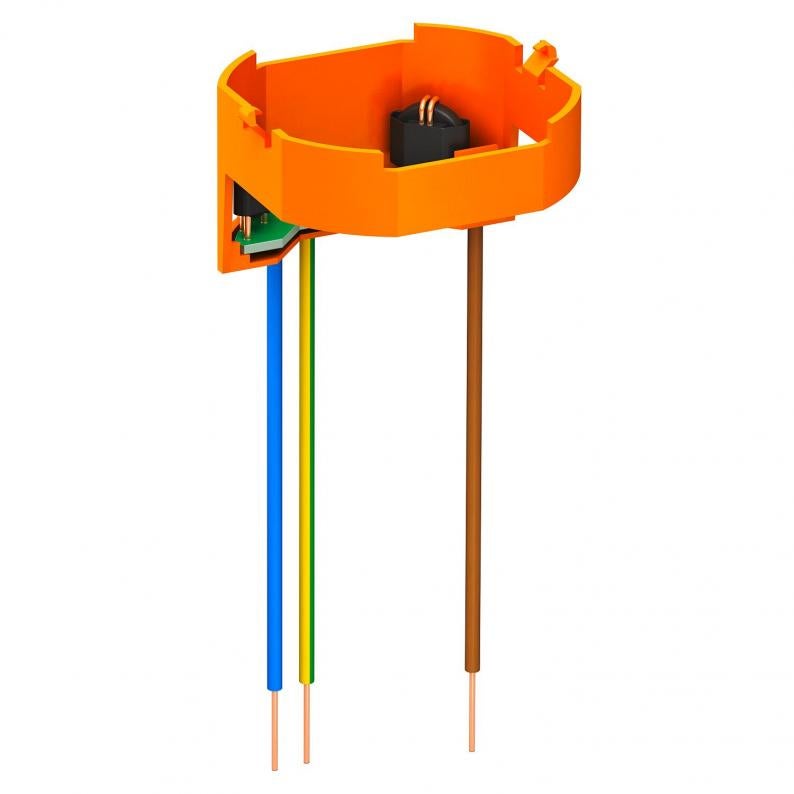

Module de protection contre les surtensions 230 V pour prises de courant à contact de protection

Type ÜSM-ST-230-1P+PE

Réf. article 5092441

EAN 4012196426690

Fiche technique (PDF)

REACH Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

5092441 / ÜSM-ST-230-1P+PE

Tension max. permanente CA

255 V

Unité de vente minimale : 1 Pièce

Pièce

Description

Parasurtenseur / protection fine de réseau de type 3 selon EN 61643-11 pour les prises de courant à contact de protection.

• Dispositif de coupure thermique avec signal sonore
• Circuit de protection en Y pour une meilleure sécurité
• Montage par encliquetage sur la bague de support de la prise
• Matière plastique sans halogène (UL 94 V-0)
• Plaque d'identification fournie pour repérage de la prise de courant

Application : pour l’adaptation aux prises de courant à contact de protection du commerce.

Données techniques

Caractéristiques techniques

Nombre de pôles	2
Type du réseau	autres
Signalisation sur l'appareil	sonore
Niveau de protection fil/terre	1500 V
Indice de protection	IP20
Report d'alarme	non
classe d'essais type 3	oui
Tension nominale CA (50 / 60 Hz)	230 V
Niveau de protection [L-N]	≤1500
Tension max. permanente CA	255 V
Courant de décharge nominal (8/20)	3 kA
Type de montage	Prise murale
Protection max contre les surintensités côté réseau	16
Modèle	alarme sonore
Conformité ROHS	oui
Courant de charge nominal (borne d’entrée / de sortie)	16 A
Température de service min.	-5 °C
Température de service max.	40 °C
Longueur du câble de raccordement	0,1 m
SPD selon CEI 61643-1	classe III
Type selon EN 61643-11	Type 3
ZPF	2→3
Courant de décharge maximal (8/20 μs)	5 kA
Temps de réponse	<25 ns
Calibre de fusible maximum	16 A
Plage de températures d’utilisation min.	-5 °C
Plage de températures d’utilisation max.	40 °C
Dimension	230V

Possibilités de raccordement

Courant de décharge maximal (8/20 µs) [total]	5 kA
Niveau de protection commun [L-PE]	1500 kV

Données environnementales

Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	0,0333 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,0333 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
