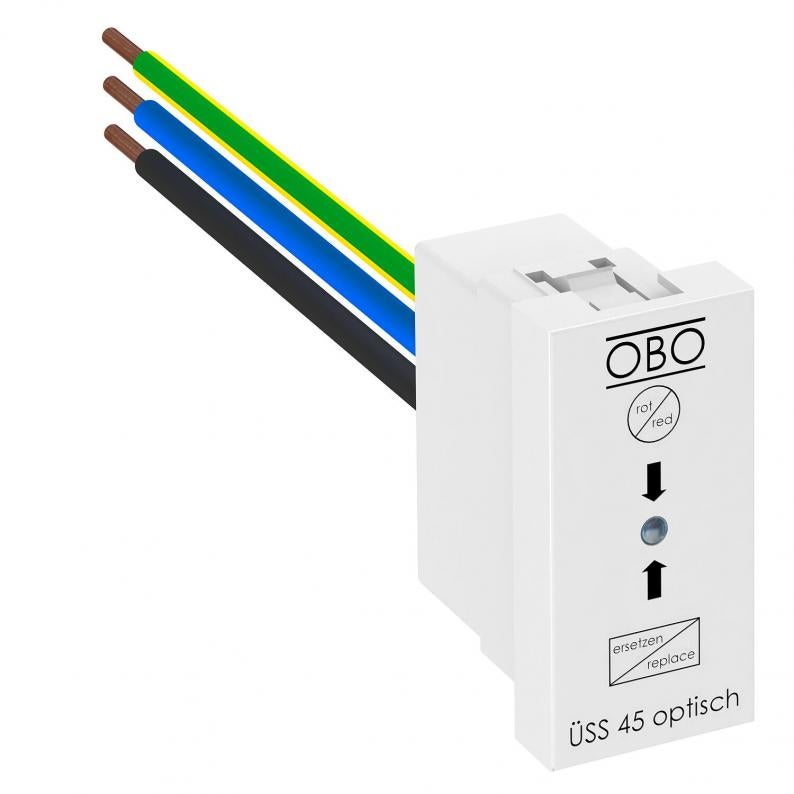

Module de protection contre les surtensions pour Modul 45 avec signal visuel

Type ÜSS 45-O-RW

Réf. article 6117473

EAN 4012196117673

Fiche technique (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

6117473 / ÜSS 45-O-RW

Indice de protection

IP20

Tension max. permanente CA

255 V

Unité de vente minimale : 1 Pièce

Pièce

Description

Parafoudre / protection fine de réseau de type 3 selon EN 61643-11 pour l'installation dans des goulottes Rapid 45, des goulottes d'appareillage et des systèmes sous plancher.

• Version-O avec affichage des fonctions optiques
• montage simple et rapide

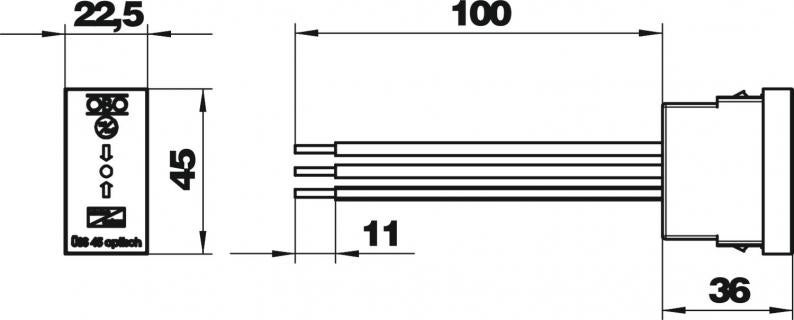

• petite largeur hors tout de 22,5 mm
• Couleur: blanc pur; RAL 9010

Application: Le dispositif de protection contre les surtensions protège les prises en aval et à proximité.
Appareil de protection contre les surtensions de type 3 (classe D) selon VDE 0675 partie 6 - 11 (DIN EN 61643-11).
Pour l'installation dans des goulottes Rapid 45, des goulottes d'appareillages, des systèmes sous chape.

Données techniques

Caractéristiques techniques

Type du réseau	autres
Coupe-feu	non
Signalisation sur l'appareil	optique
Indice de protection	IP20
Report d'alarme	non
classe d'essais type 3	oui
Tension nominale CA (50 / 60 Hz)	230 V
Niveau de protection [L-N]	≤1500
Tension max. permanente CA	255 V
Courant de décharge nominal (8/20)	2,5 kA
Type de montage	Module
Protection max contre les surintensités côté réseau	16
Modèle	Affichage visuel des fonctions
Conformité ROHS	oui
Courant de charge nominal (borne d’entrée / de sortie)	16 A
Température de service min.	-25 °C
Température de service max.	45 °C
SPD selon CEI 61643-1	classe III
Type selon EN 61643-11	Type 3
ZPF	2→3
Courant de décharge maximal (8/20 μs)	5 kA
Temps de réponse	<25 ns
Calibre de fusible maximum	16 A
Plage de températures d’utilisation min.	-25 °C
Plage de températures d’utilisation max.	45 °C
Dimension	255V
Couleur	blanc pur; RAL 9010

Possibilités de raccordement

Courant de décharge maximal (8/20 µs) [total]	5 kA
Section de conducteur rigide (unifilaire/multifilaire) min.	1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	1,5 mm²
Niveau de protection commun [L-PE]	1500 kV

Données environnementales

Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	0,5248 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,5248 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
