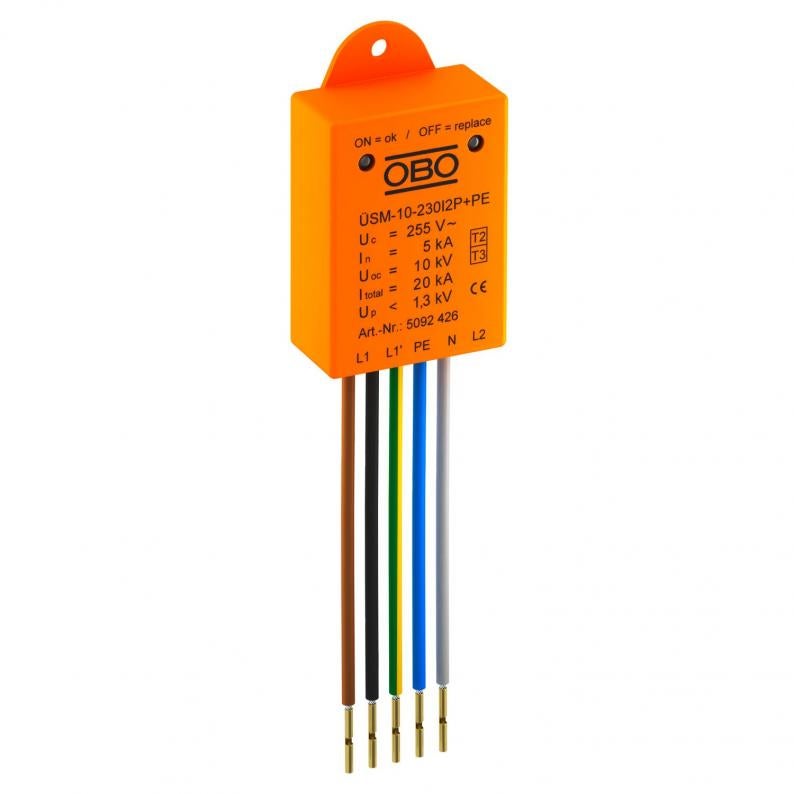

Module parasurtenseur ÜSM-10-230l2P+PE

Type ÜSM-10-230I2P+PE

Réf. article 5092426

EAN 4012196426768

Fiche technique (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

5092426 / ÜSM-10-230I2P+PE

Indice de protection

IP20

Tension max. permanente CA

255 V

Modèle

2+N/PE

Unité de vente minimale : 1 Pièce

Pièce

Description

Module de protection contre les surtensions type 2+3 selon DIN EN 61643-11 pour réseaux 230/400 V.

Pour la protection d'appareils électroniques tels que des pilotes LED.

• pour éclairage à 2 phases (puissance réduite)
• avec affichage des fonctions et coupure du circuit de courant sous charge en cas de panne du SPD
• De petite taille pour une intégration dans le boîtier de raccordement du mât ou devant le pilote
• Circuit de protection avec capacité d'écoulement maximale de 10 kA
• Réduction de la surtension en dessous de 1300 V (niveau de protection)
• pour les lampes LED avec raccord PE

Application : dans la boîte de jonction de câbles, boîtes de dérivation, chemin de câbles jusqu’aux systèmes sous plancher
Pour la protection d'appareils électroniques contre les surtensions, notamment les luminaires à LED

Données techniques

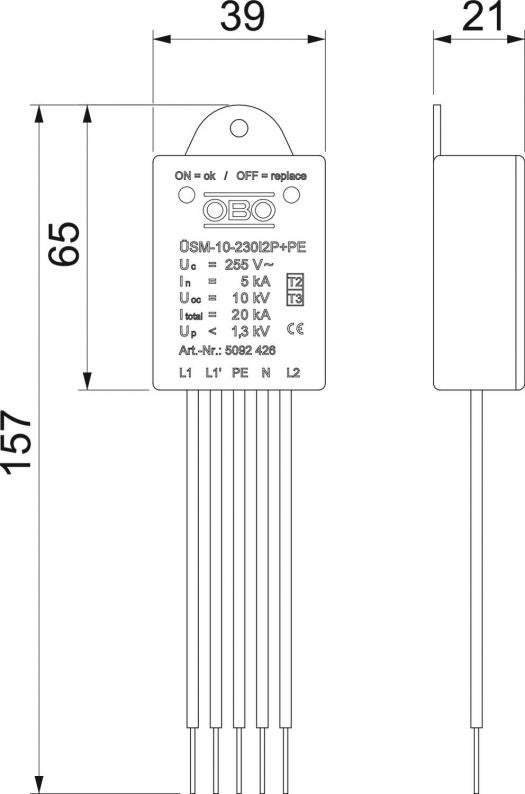

Dimensions

Longueur	155 mm
Largeur	40 mm
Hauteur	21 mm

Caractéristiques techniques

Signalisation sur l'appareil	optique
Indice de protection	IP20
Tension continue max. (L-N)	255 V
Tension continue max. (N-PE)	255 V
Courant décharge nominal (8/20 μs) [L-N]	5 kA
Courant de décharge nominal (8/20 μs) [N-PE]	5 kA
Courant de décharge maximal (8/20 μs) [L-N]	10 kA
Courant de décharge maximal (8/20 μs) [N-PE]	10 kA
Classe d'essais type 2	oui
classe d'essais type 3	oui
Tension nominale CA (50 / 60 Hz)	230 V
Niveau de protection [L-N]	≤1,3
Tension max. permanente CA	255 V
Courant de décharge nominal (8/20)	5 kA
Modèle	2+N/PE
Type de montage	autres
Protection max contre les surintensités côté réseau	16
Modèle	2 pôles + NPE pour SK I
Conformité ROHS	oui
Courant de charge nominal (borne d’entrée / de sortie)	16 A
Température de service min.	-40 °C
Température de service max.	80 °C
Longueur du câble de raccordement	0,09 m
SPD selon CEI 61643-1	classe II+III
Type selon EN 61643-11	Type 2+3
ZPF	1→2
Courant de décharge maximal (8/20 μs)	10 kA
Temps de réponse	<25 ns
Calibre de fusible maximum	16 A
Plage de températures d’utilisation min.	-40 °C
Plage de températures d’utilisation max.	80 °C
Dimension	230V

Possibilités de raccordement

Courant de décharge maximal (8/20 µs) [total]	10 kA
Niveau de protection commun [L-PE]	1,3 kV

Données environnementales

Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	0,0298 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,0298 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
