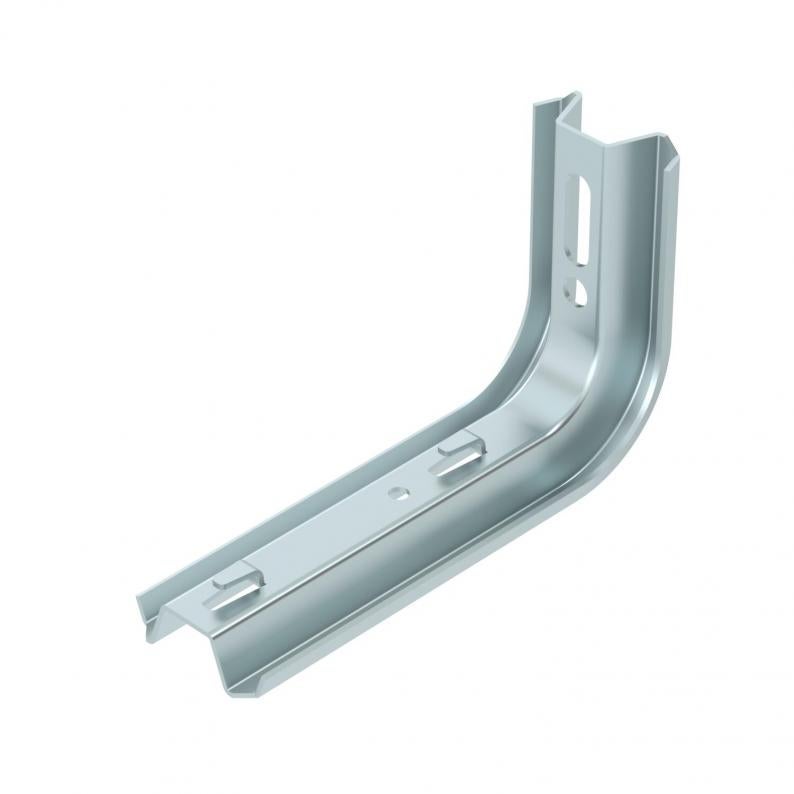

Montant TP/console murale et de pendard FS

Montant TP/console murale et de pendard FS

Type TPSAG 195 FS
|
Réf. article 6366023
|
EAN 4012196627615
Afficher toutes les variantes
Réf. article / Type
Largeur
F en kN

Unité de vente minimale : 1 Pièce

Pièce

Description

Console TP avec pattes de serrage pour la fixation sans vis de chemins de câbles en treillis.

Si la console est fixée directement sur le mur ou si les profilés sont vissés dos à dos, il convient d'utiliser systématiquement l'entretoise DS 4 pour des raisons de stabilité.

  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Déclaration de conformité UKCA
  • TP profilé oméga
  • Chemins de câbles en treillis, hauteur d'aile 35 mm
  • Chemins de câble treillis, hauteur latérale 55 mm
  • Élément facile à monter
  • Déclaration environnementale de produits (EPD)
  • Empreinte CO₂ (PCF)
  • Emballage sans plastique
  • Emballage intégralement composé de carton recyclé

Données techniques

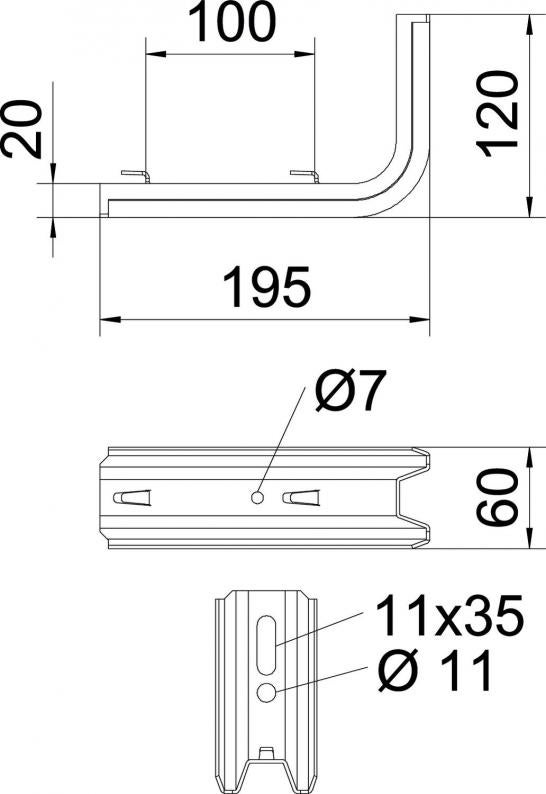

Dimensions

Longueur195 mm
Largeur60 mm
Hauteur120 mm
Cote L195 mm
Cote B60 mm
Dimension H120 mm
Dimension W100 mm

Caractéristiques techniques

Maintien en fonctionnon
Acier inoxydable, teintnon
pour largeur min.150
pourr largeur max.150 mm
ModèleConsole murale et sur montant
Conformité ROHSoui
F en kN1 kN
DimensionB195mm
Surfacegalvanisé par bande
MatériauAcier
Couleurzinc
Série de produitSérie TP
Diagramme de charge de la console TPSAG

Déflexion à la pointe de console avec charge autorisée

Charge de console autorisée en kN sans charge d'homme

Portée en m

Données environnementales

Emballage intégralement composé de carton recycléoui
Emballage sans plastiqueoui
Empreinte CO2 (GWP) du berceau à la porte0,9246 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)0,9246 kg CO₂e
Date de détermination valeur CO22025-05-14T00:00:00.000+0200
Declared UnitPièce
Declared Unit Quantity1
EPD Verifiedoui
Date d’expiration EPD10.07.2029
Numéro de déclaration EPDEPD-KTO-17.0
Standard EPD / Standard LCA (normes)DIN EN ISO 14025,EN 15804 + A2

Accessoires

Accessoires de montage

Réf. article 6364625

Embout de protection
Type
TPS KS OR

Unité de vente minimale : 10 Pièce

Pièce

Réf. article 6416551

Entretoise FS
Type
DS 4 FS

Unité de vente minimale : 20 Pièce

Pièce

Téléchargements

0 sélectionné

Fiche technique (1)
Catalogues et brochures (2)
Déclarations (5)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (2)

Variantes

F en kN
TPSAG 145 FS
Réf. article
6366015
Largeur
60
F en kN
1,5
Couleur
zinc
TPSAG 195 FS
Réf. article
6366023
Largeur
60
F en kN
1
Couleur
zinc
TPSAG 245 FS
Réf. article
6366031
Largeur
60
F en kN
0,9
Couleur
zinc
TPSAG 345 FS
Réf. article
6366066
Largeur
60
F en kN
0,55
Couleur
zinc
