Montant US 3 FS
Type US 3 20 FS
Réf. article 6342302
EAN 4012196221776
Réf. article / Type
Longueur
Épaisseur du matériau
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description

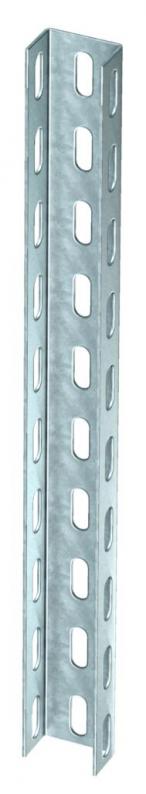

Montant en U de longueurs fixes. Dimension 30 x 50 mm.
À partir d'une largeur de 400 mm ou en cas de montage de la console sur l'extrémité du pendard, il convient d'utiliser l'entretoise de type DSK 25.
Données techniques
Dimensions
| Longueur | 200 mm |
|---|---|
| Largeur | 50 mm |
| Hauteur | 30 mm |
| Cote L | 200 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Ouverture | 30 mm |
| Épaisseur du matériau | 2 mm |
| Valeur statistique A | 1,42 cm² |
| Valeur statistique ly | 1,52 cm⁴ |
| Valeur statistique lz | 5,72 cm⁴ |
| Valeur statistique Wy | 0,7 cm³ |
| Valeur statistique Wz | 2,29 cm³ |
| Forme de profilé | profilé en U |
| Type de perforation | 3 faces perforées |
| Séparable | non |
| Largeur de l'orifice | 11 mm |
| avec denture | non |
| Dimensions | 30 x 50 x 2,0 |
| Modèle | Profilé simple |
| Conformité ROHS | oui |
| Dimension | 50x30x200 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Couleur | zinc |
| Série de produit | Série US 3 |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 0,7531 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,7531 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires de montage
Article
Type
Réf. article
Quantité
FRS 10x25 F 8.8
6407560
Unité de vente minimale : 50 Pièce
50Pièce
Pièce
Réf. article 6018513
Raccord pour montant en U FTType
VUS 3 FT
Unité de vente minimale : 10 Pièce
10Pièce
Pièce
Réf. article 6338458
Embout de protection d'extrémitéType
US 3 KS OR
Unité de vente minimale : 20 Pièce
20Pièce
Pièce
Réf. article 6407560
Vis à tête bombée avec rondelle et écrou FType
FRS 10x25 F 8.8
Unité de vente minimale : 50 Pièce
50Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Certificats (1)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Épaisseur du matériau
Réf. article
US 3 20 FS
200
2
6342302
US 3 30 FS
300
2
6342304
US 3 40 FS
400
2
6342306
US 3 50 FS
500
2
6342308
US 3 60 FS
600
2
6342310
US 3 70 FS
700
2
6342312
US 3 80 FS
800
2
6342314
US 3 90 FS
900
2
6342316
US 3 100 FS
1000
2
6342318
US 3 150 FS
1500
2
6342328
US 3 200 FS
2000
2
6342338
US 3 300 FS
3000
2
6342340
US 3 600 FS
6000
2
6342345
