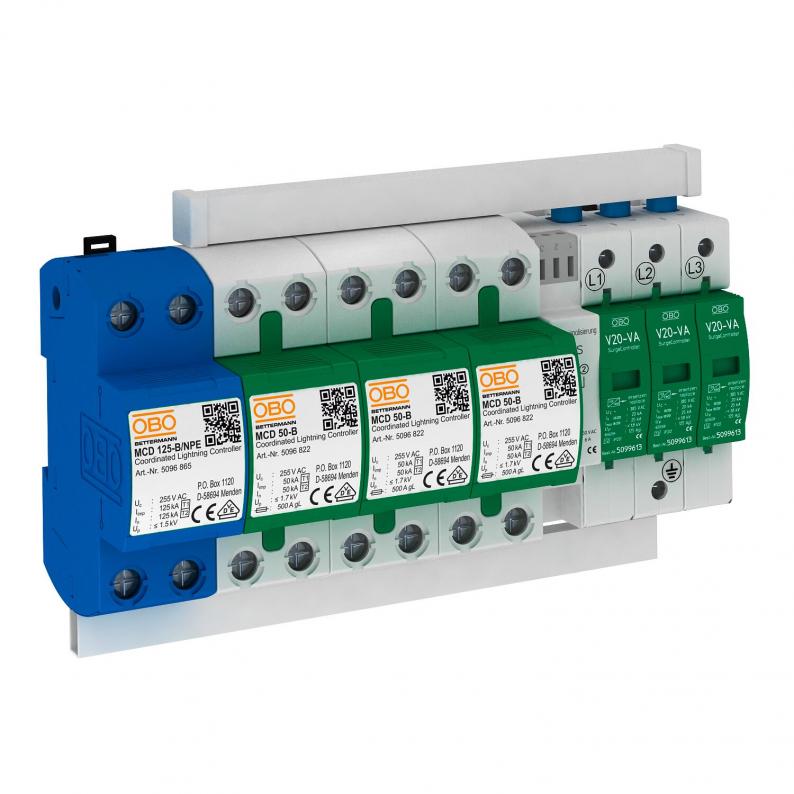

Pack MCD + V20 sans courant de fuite à 3 pôles + NPE avec report d'alarme
Type PS4-VA TT+FS
Réf. article 5089777
EAN 4012195405597
Réf. article / Type
5089777 / PS4-VA TT+FS
Indice de protection
IP20
Tension max. permanente CA
255 V
Modèle
3+N/PE
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Kit de protection VA, combinaison de parafoudre et parasurtenseur de type 1+2
• Pour la liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre jusqu'à 50 kA (10/350) par pôle et jusqu'à 125 kA (10/350) N-PE
• Sans courant de fuite
• Parafoudre enfichable, avec ponts de raccordement, bornes de raccordement marquées
• Parafoudre blindé et sans purge à utiliser dans les boîtiers de distributeur
Application : installations industrielles avec des exigences particulières.
• Pour la liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre jusqu'à 50 kA (10/350) par pôle et jusqu'à 125 kA (10/350) N-PE
• Sans courant de fuite
• Parafoudre enfichable, avec ponts de raccordement, bornes de raccordement marquées
• Parafoudre blindé et sans purge à utiliser dans les boîtiers de distributeur
Application : installations industrielles avec des exigences particulières.
Données techniques
Caractéristiques techniques
| Type du réseau | autres |
|---|---|
| Coupe-feu | non |
| Signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Courant de foudre (10/350) [total] | 100 kA |
| Report d'alarme | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| Courant de choc de décharge (10/350 μs) | 100 kA |
| Tension max. permanente CA | 255 V |
| Courant de décharge nominal (8/20) | 100 kA |
| Modèle | 3+N/PE |
| Type de montage | Rail DIN 35 mm |
| Protection max contre les surintensités côté réseau | 125 |
| Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau | 25 kA |
| Modèle | 3+NPE avec FS |
| Conformité ROHS | oui |
| Température de service min. | -40 °C |
| Température de service max. | 85 °C |
| SPD selon CEI 61643-1 | classe I+II |
| Type selon EN 61643-11 | Type 1+2 |
| ZPF | 0→2 |
| Courant de décharge maximal (8/20 μs) | 100 kA |
| Capacité de coupure de courant de suite (eff) [N-PE] | 25 kA |
| Résistance aux courts-circuits | 25 kA |
| Temps de réponse | <25 ns |
| Calibre de fusible maximum | 125 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 85 °C |
| Dimension | 255V |
Possibilités de raccordement
| Courant de décharge maximal (8/20 µs) [total] | 100 kA |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) min. | 10 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 50 mm² |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 11,1332 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 11,1332 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
