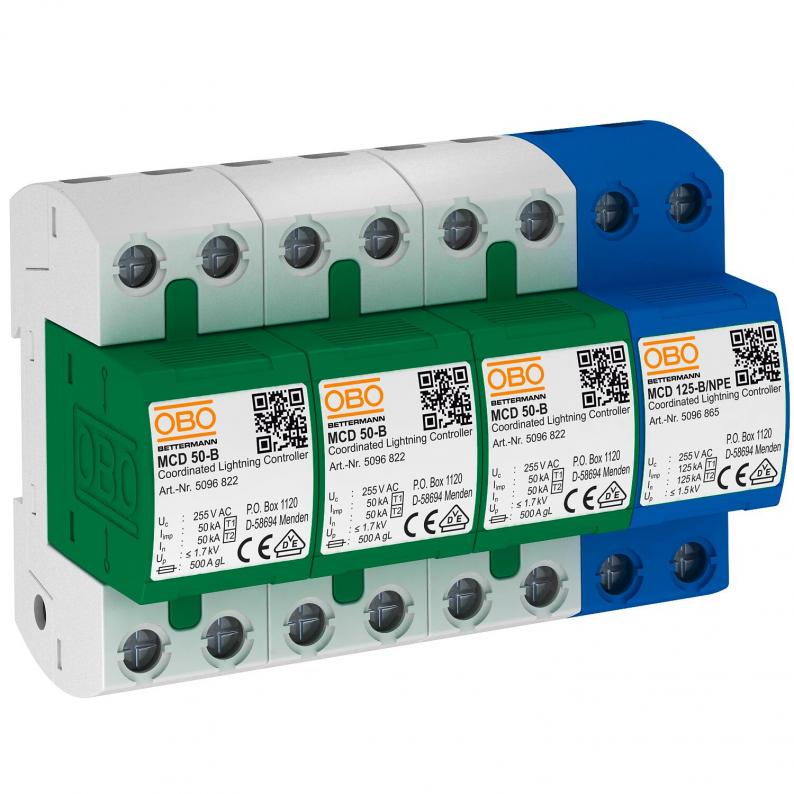

Parafoudre combiné à 3 pôles + NPE

Type MCD 50-B 3+1

Réf. article 5096879

EAN 4012195077091

Fiche technique (PDF)

Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

5096879 / MCD 50-B 3+1

Indice de protection

IP20

Tension max. permanente CA

255 V

Modèle

3+N/PE

Unité de vente minimale : 1 Pièce

Pièce

Description

Parafoudre combiné type 1+2, 4 pôles, pour réseaux TT et TN-S.

Entièrement préassemblé et prêt au raccordement, comprenant:
3 MCD 50-B: parafoudre coordonné de type 1+2 selon EN 61643-11 et 1 MCD 125-B/NPE: Eclateur N-PE coordonné de type 1+2 selon EN 61643-11. Pour interface 0 à 2 (ZPF) conformément au concept des zones de protection contre la foudre selon CEI 61312-1 ou VDE 0185-305.

• Liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
• Capacité d'écoulement 50 kA (10/350) par pôle et jusqu’à 125 kA (10/350) au total
• Niveau de protection <1,7 kV, permet de protéger les appareils
• Résistance aux courts-circuits 10 kA, calibre de fusibles jusqu’à 500 A gL/gG
• Approprié pour utilisation dans la zone du précompteur conformément à la norme VDE-AR-N 4100
• Éclateurs blindés, sans soufflage d'arc

Application : Installations industrielles et bâtiments dotés d'une protection extérieure contre la foudre des classes I à IV.

Données techniques

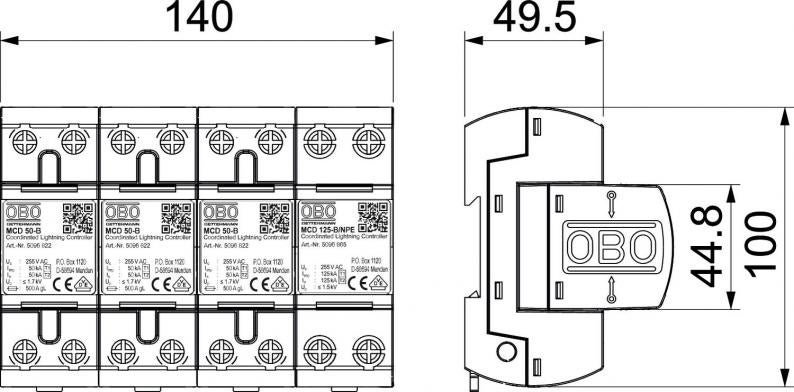

Dimensions

Longueur	100 mm
Largeur	140 mm
Hauteur	69 mm

Caractéristiques techniques

Nombre de pôles	1
Type du réseau	TN-S, TT
Coupe-feu	non
Signalisation sur l'appareil	aucun
Indice de protection	IP20
Tension continue max. (L-N)	255 V
Tension continue max. (N-PE)	255 V
Courant décharge nominal (8/20 μs) [L-N]	50 kA
Courant de décharge nominal (8/20 μs) [N-PE]	125 kA
Courant de foudre (10/350) [total]	125 kA
Classe d'essais type 1	oui
Report d'alarme	non
Classe d'essais type 2	oui
Tension nominale CA (50 / 60 Hz)	230 V
Courant de choc de décharge (10/350 μs)	50 kA
Niveau de protection [L-N]	≤1,7
Tension max. permanente CA	255 V
Courant de décharge nominal (8/20)	50 kA
Modèle	3+N/PE
Type de montage	Rail DIN 35 mm
Protection max contre les surintensités côté réseau	500
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	10 kA
Homologations	NF
Modèle	3+NPE
Type de réseau CC	non
Type de réseau IT	non
Type de réseau TN	oui
Type de réseau TN-C	non
Type de réseau TN-C-S	oui
Type de réseau TN-S	oui
Type de réseau TT	oui
Autre type de réseau	non
Conformité ROHS	oui
Courant de charge nominal (borne d’entrée / de sortie)	125 A
Température de service min.	-40 °C
Température de service max.	85 °C
SPD selon CEI 61643-1	classe I+II
Type selon EN 61643-11	Type 1+2
ZPF	0→2
Capacité de coupure de courant de suite (eff) [N-PE]	0,1 kA
Résistance aux courts-circuits	10 kA
Temps de réponse	<100 ns
Calibre de fusible maximum	500 A
Plage de températures d’utilisation min.	-40 °C
Plage de températures d’utilisation max.	85 °C
Dimension	255V
Humidité de l’air max.	95 %
Humidité de l’air min.	5 %

Possibilités de raccordement

Courant de décharge maximal (8/20 µs) [total]	125 kA
Section de conducteur rigide (unifilaire/multifilaire) min.	10 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	50 mm²

Données environnementales

Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	8,7435 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	8,7435 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
